🔌 5.2 Especificaciones de Cableado DC
La siguiente tabla muestra las especificaciones recomendadas para el cableado de corriente continua (DC) del inversor:
| Tipo de Cable | Sección Transversal (mm²) Rango |
Sección Transversal (mm²) Valor Recomendado |
|---|---|---|
| Cable PV genérico industrial (modelo: PV1-F) |
2.5 – 4.0 | 2.5 (12 AWG) |
| Cable PV genérico industrial (modelo: PV1-F) |
(12 – 10 AWG) | 2.5 (12 AWG) |
Tabla 5.1 – Especificaciones de cable DC 📊
🔧 Pasos para Ensamblar los Conectores DC
Los pasos para ensamblar los conectores de corriente continua (DC) se enumeran a continuación:
🅰️ Paso A: Pelar el cable DC
Pele el cable DC aproximadamente 7 mm, desmonte la tuerca de la tapa del conector (ver imagen 5.3).

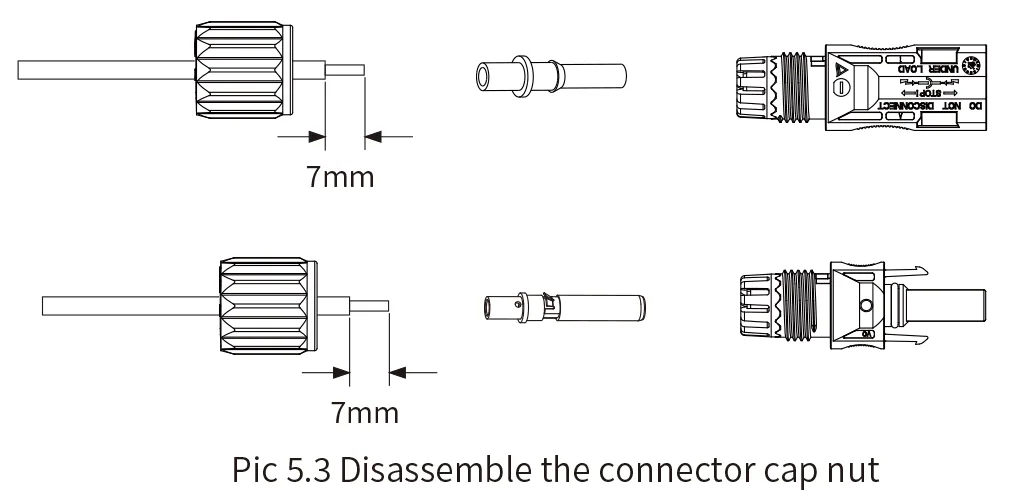

Imagen 5.3 – Desmontaje de la tuerca de la tapa del conector 🔧
🅱️ Paso B: Crimpado de terminales metálicos
Crimpe los terminales metálicos con alicates de crimpado como se muestra en la imagen 5.4.

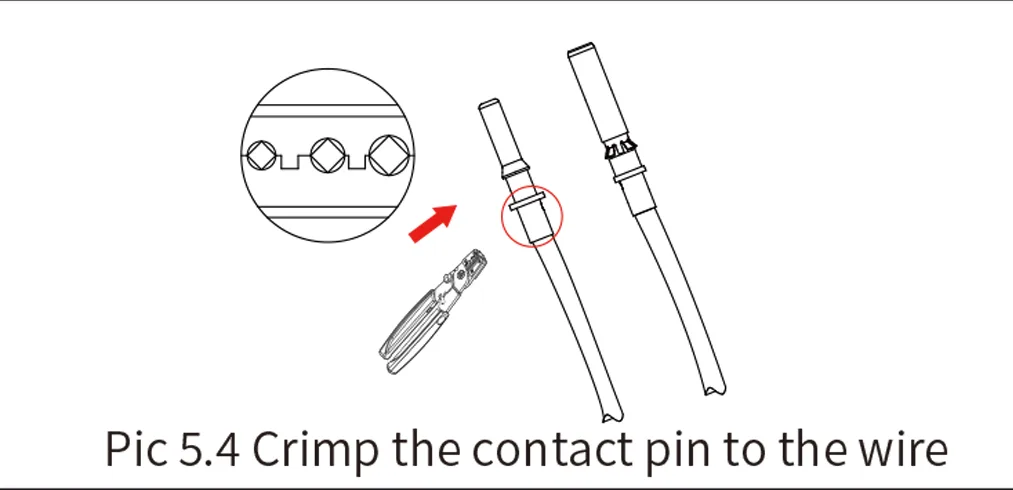

Imagen 5.4 – Crimpado del pin de contacto al cable 🔧
🇨 Paso C: Ensamblaje final del conector
Inserte el pin de contacto en la parte superior del conector y atornille la tuerca de la tapa en la parte superior del conector (como se muestra en la imagen 5.5).

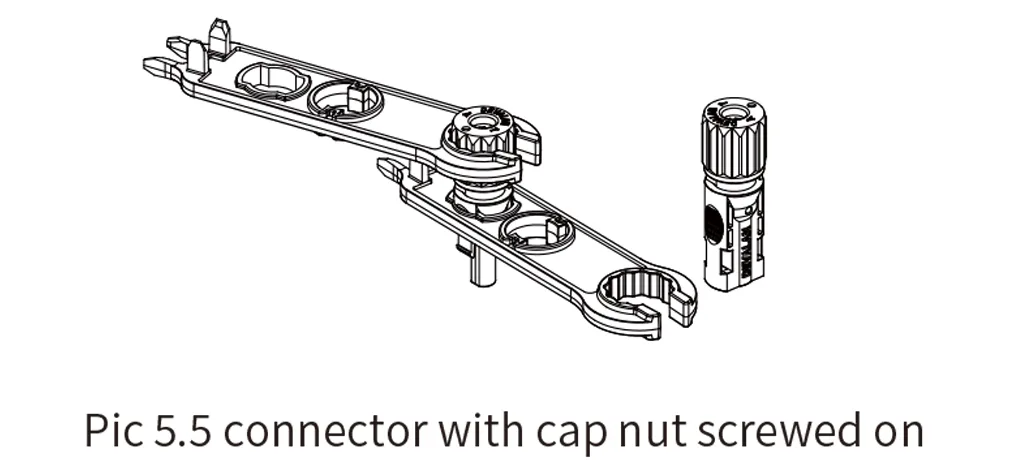

Imagen 5.5 – Conector con tuerca de tapa atornillada ✅
