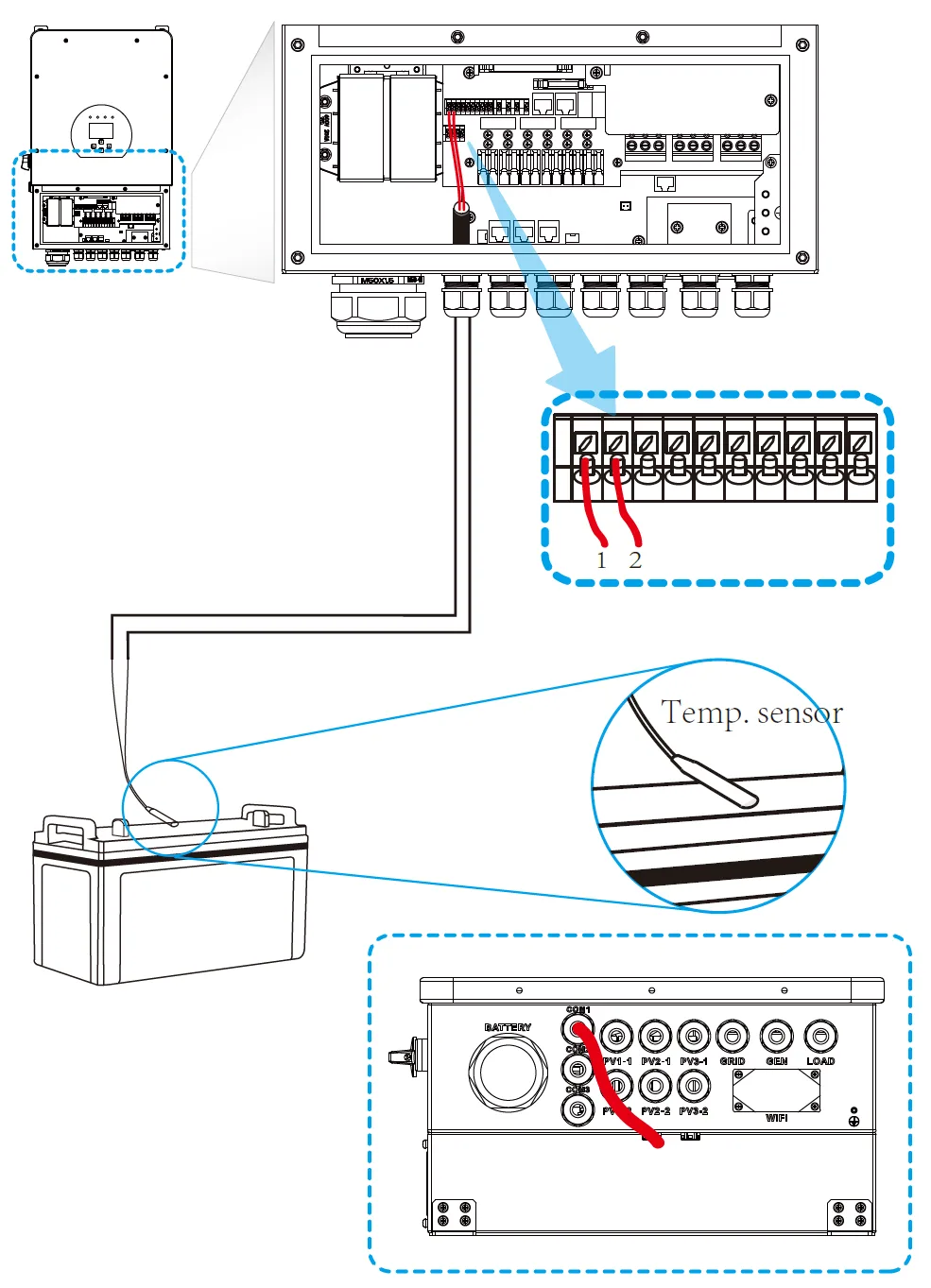

Inversor Híbrido DEYE SUN-10K-SG02LP1-EU-AM3 — Conexión a la Red y Carga de Respaldo
3.5 Conexión a la red y carga de respaldo:
Antes de conectar el inversor a la red eléctrica, se debe instalar un interruptor AC separado entre el inversor y la red, y también entre la carga de respaldo y el inversor. Esto asegurará que el inversor pueda desconectarse de forma segura durante el mantenimiento y esté completamente protegido contra sobrecorriente.
Para los modelos 5/6/7.6/8/10/12kW, el interruptor AC recomendado para la carga de respaldo es: 40A para 5/6kW, 63A para 7.6/8kW y 100A para 10/12kW. Para la conexión a la red, los valores son idénticos.
Existen tres bloques terminales con marcas “Grid”, “Load” y “GEN”. Por favor, no conecte incorrectamente los conectores de entrada y salida.
⚠️ Nota:
En la instalación final, el interruptor debe estar certificado según IEC 60947-1 e IEC 60947-2 y debe instalarse junto con el equipo.
Todas las conexiones eléctricas deben realizarse por personal calificado. Es muy importante para la seguridad del sistema y su funcionamiento eficiente utilizar el cable adecuado para la conexión de entrada AC. Para reducir el riesgo de lesiones, utilice el cable recomendado como se indica a continuación.
En la instalación final, el interruptor debe estar certificado según IEC 60947-1 e IEC 60947-2 y debe instalarse junto con el equipo.
Todas las conexiones eléctricas deben realizarse por personal calificado. Es muy importante para la seguridad del sistema y su funcionamiento eficiente utilizar el cable adecuado para la conexión de entrada AC. Para reducir el riesgo de lesiones, utilice el cable recomendado como se indica a continuación.
| Modelo | Tamaño de cable | Sección (mm²) | Par de apriete (máx.) |
|---|---|---|---|
| 5/6kW | 8AWG | 6.0 | 1.2 Nm |
| 7.6/8/10/12kW | 6AWG | 10 | 1.2 Nm |
| Modelo | Tamaño de cable | Sección (mm²) | Par de apriete (máx.) |
|---|---|---|---|
| 5/6kW | 8AWG | 6.0 | 1.2 Nm |
| 7.6/8/10/12kW | 6AWG | 10 | 1.2 Nm |
Pasos para implementar la conexión AC (entrada/salida):
- Antes de realizar la conexión de la red, carga y generador, asegúrese de apagar primero el interruptor AC o el desconector.
- Retire la funda aislante de 10 mm, afloje los tornillos, inserte los cables según las polaridades indicadas en el bloque terminal y apriete los tornillos. Asegúrese de que la conexión esté completa.
