¿Qué es y qué significa?
1. Módulos PV
Definición: «Módulos PV» son los módulos fotovoltaicos, comúnmente conocidos como paneles solares.
Significado: Son los dispositivos que convierten la luz solar en electricidad de corriente continua (CC). Para el inversor Deye SUN-10K, se deben seleccionar y conectar estos paneles siguiendo las especificaciones de voltaje y corriente máximas del equipo.
2. Certificación Clase A según IEC 61730
Definición: Es la norma internacional IEC 61730 que especifica los requisitos de seguridad para los módulos fotovoltaicos.
Significado: La Clase A es el nivel más alto de esta certificación, indicando que los paneles son adecuados para sistemas que operan a voltajes superiores a 50 V CC y en ambientes de mayor exigencia. Garantiza que los módulos han pasado pruebas rigurosas de seguridad eléctrica, mecánica y contra incendios.
Enlace al estándar: La norma se puede consultar en la página de la Comisión Electrotécnica Internacional (IEC) – IEC 61730.
3. Número de trackers MPPT
Definición: MPPT significa Maximum Power Point Tracker (Seguidor del Punto de Máxima Potencia). Un «tracker MPPT» es un circuito electrónico dentro del inversor que optimiza continuamente la potencia extraída de los paneles solares.
Significado: El número de trackers MPPT (por ejemplo, 2 en muchos modelos) indica cuántas cadenas de paneles solares se pueden conectar de forma independiente. Esto permite que cada cadena opere en su punto de máxima eficiencia, incluso si están en diferentes orientaciones (ej: este y oeste) o con sombreado parcial, maximizando la producción total de energía del sistema.
Inversor Híbrido DEYE SUN-10K-SG02LP1-EU-AM3 — Selección y Conexión de Módulos PV
3.6.1 Selección de módulos fotovoltaicos:
Cuando seleccione módulos fotovoltaicos adecuados, tenga en cuenta los siguientes parámetros:
- El voltaje de circuito abierto (Voc) de los módulos PV no debe exceder el voltaje máximo de circuito abierto del inversor.
- El voltaje de circuito abierto (Voc) de los módulos PV debe ser superior al voltaje mínimo de arranque.
- Los módulos PV utilizados deben tener certificación Clase A según IEC 61730.
| Parámetro | Valor |
|---|---|
| Voltaje de entrada PV | 370V (125V-500V) |
| Rango MPPT del arreglo PV | 150V-425V |
| Número de trackers MPPT | 2 / 3 |
| Número de strings por tracker MPPT | 2+2 / 2+2+2 |

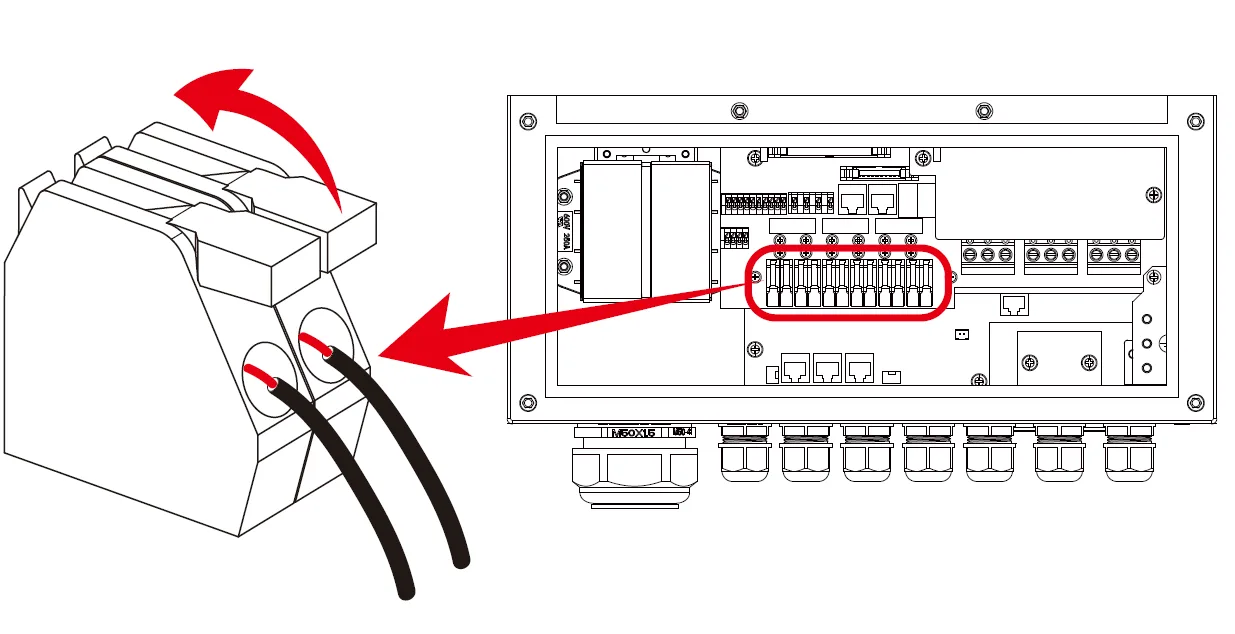

3.6.2 Conexión de cables de módulos fotovoltaicos:
Siga los siguientes pasos para implementar la conexión de los módulos PV:
- Retire la funda aislante de 10 mm de los conductores positivo y negativo.
- Se recomienda colocar terminales de botella en los extremos de los cables positivo y negativo con una herramienta de prensado adecuada.
- Verifique la polaridad correcta de la conexión de cables desde los módulos PV y los conectores de entrada PV. Luego, conecte el polo positivo (+) del cable de conexión al polo positivo (+) del conector de entrada PV. Conecte el polo negativo (-) del cable de conexión al polo negativo (-) del conector de entrada PV. Cierre el interruptor y asegúrese de que los cables estén firmemente sujetos.
Este inversor está diseñado para instalaciones en Europa, cumpliendo con las normativas locales y ofreciendo una integración perfecta con sistemas de almacenamiento y generadores auxiliares.
