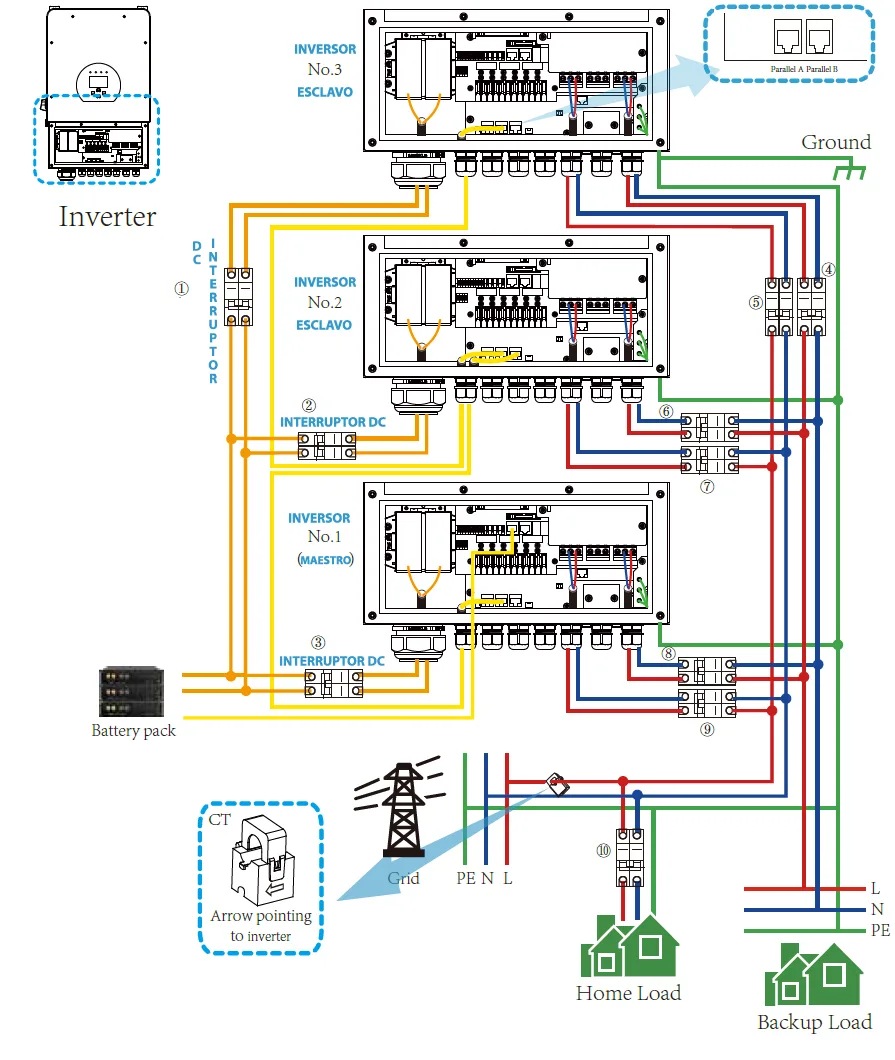

🔌 Diagrama de Conexión en Paralelo Monofásico ⚡

CT (Transformador de Corriente) – Flecha que apunta hacia el inversor.

El lado primario del CT (Transformador de Corriente) debe sujetarse (colocarse en pinza) alrededor del cable de fase (Línea viva) de la Red eléctrica.

Inversor Maestro

Inversor Esclavo (Secundario) 1

Inversor Esclavo (Secundario) 2

🔍 2. Explicaciones detalladas para principiantes

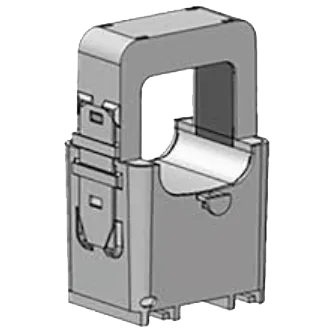

🔌 CT (Transformador de Corriente / Current Transformer)

💡 ¿Qué es? Es un dispositivo de medición especial, similar a una pinza o una abrazadera. Su función principal es «sentir» la intensidad de la corriente que fluye por un cable, sin contacto eléctrico directo y sin necesidad de cortar el circuito. Imagínatelo como un «oído» que puede escuchar cuánta electricidad está circulando por el cable.

💡 ¿Cómo funciona? Opera bajo el principio de un transformador eléctrico. La corriente en el cable principal crea un campo magnético a su alrededor. Este campo induce (genera) una corriente proporcional, pero muy pequeña y segura, en el interior del CT. Esta señal pequeña es la que se envía al inversor para su análisis.

💡 ¿Por qué es necesario en un sistema solar? El inversor utiliza los datos del CT para ver en tiempo real cuánta energía está consumiendo tu casa de la red eléctrica general (la Red). Esta información es crucial para un control inteligente. Por ejemplo, para evitar enviar el exceso de energía solar a la red pública (modo «Zero export» / «Cero exportación»), y en su lugar, usar ese exceso para cubrir el o cargar la batería.

⚙️ Primary side (Lado primario)

💡 Es la parte del CT que debes abrir (como una pinza) y colocar rodeando el cable que quieres medir. Normalmente es un orificio o una abertura con un mecanismo de cierre. Es muy importante que solo un cable (el de fase) pase por el centro de este orificio. Si pasan dos o más cables, las mediciones serán incorrectas.

🔌 Grid live line (Cable de fase de la Red)

💡 Grid (Red eléctrica): La red de suministro eléctrico público y centralizado de la que se alimenta tu casa.

💡 Live line (Cable de fase / Línea viva): Este es el cable bajo tensión (con voltaje) en la instalación de tu casa que viene directamente de la red pública. Suele ser de color marrón, negro o gris (los colores pueden variar según el país). NO es el cable neutro (normalmente azul o celeste) NI el cable de tierra (verde y amarillo).

➡️ Arrow pointing to inverter (Flecha que apunta hacia el inversor)

💡 El CT tiene una pequeña flecha marcada en su carcasa. Esta flecha indica la dirección en la que debe fluir el «poder» o la señal de medición para que el inversor interprete los datos correctamente. La señal viaja por un cable fino desde el CT hasta el inversor.

💡 ¿Por qué es importante la dirección? Porque el inversor necesita saber si la corriente eléctrica está entrando a la casa (consumo de la red) o saliendo de la casa (inyección a la red). Si el CT se instala al revés, el inversor podría interpretar que estás consumiendo cuando en realidad estás inyectando energía solar, y viceversa. Esto haría que el sistema no funcione correctamente.

💰 1. Costo Orientativo y Puntos de Venta

💰 Costo orientativo

💡 El precio de un Transformador de Corriente (CT) para sistemas fotovoltaicos puede variar significativamente dependiendo de la marca, la precisión (clase), el rango de medida y si es un accesorio original o compatible.

💡 Rango general: Desde 15-20 EUR/USD por unidades compatibles básicas hasta 80-150 EUR/USD por juegos de CTs de alta precisión o marcas premium.

💡 Recomendación: Para un inversor de la gama y potencia del DEYE SUN-10K, se recomienda invertir en CTs de clase 1 o clase 0.5 para una medición precisa, fundamental para el correcto funcionamiento de modos como «Zero Export». El costo orientativo para un CT de buena calidad adecuado para este modelo suele estar entre 30 y 60 EUR/USD por unidad.

🛒 ¿Dónde se puede adquirir?

💡 Distribuidores Autorizados DEYE/Solax: Es la fuente más fiable para garantizar compatibilidad total. Suelen vender kits completos o accesorios.

💡 Ejemplos: Solarnet (España), Windandsun (Reino Unido), o distribuidores locales en tu país que figuren en la web oficial de DEYE.

💡 Plataformas de Comercio Electrónico (Marketplaces):

• 🛒 Amazon.es / Amazon.de: Buscando «Transformador de corriente para inversor Deye» o «CT clamp meter for hybrid inverter».
• 🛒 AliExpress: Ofrece múltiples opciones compatibles a precios competitivos. Es crucial verificar los comentarios y especificaciones.
• 🛒 Tiendas Especializadas en Energía Solar: Tanto físicas como online, son una excelente opción para recibir asesoramiento técnico.

🔍 2. Marcación y Marca Compatible para DEYE SUN-10K-SG02LP1-EU-AM3

💡 Para el modelo Inversor Híbrido DEYE SUN-10K-SG02LP1-EU-AM3, los requisitos clave para los CTs son:

🔌 Tipo de Salida

💡 CTs con salida de corriente (Amp Output). Generalmente proporcionan una salida de 0-1A o 0-5A AC, que es lo que el inversor espera para su puerto de monitorización. NO sirven pinzas amperimétricas para multímetro (con salida de voltaje).

⚡ Rango de Medida (Corriente Nominal)

💡 Para un inversor de 10kW en monofásica, la corriente de red máxima será de aproximadamente 45-50A (10.000W / 230V). Se recomienda un CT con un rango nominal (In) de 100A o 150A para cubrir picos y asegurar una medición lineal y precisa en el rango de trabajo normal.

🎯 Precisión

💡 Clase 1 como mínimo, preferiblemente Clase 0.5.

🔌 Conexión

💡 Debe venir con un cable de señal (normalmente blindado de 2 hilos) terminado en conectores que coincidan con los terminales del inversor Deye (a menudo bornes tipo «faston» o un conector específico).

✅ Marcas y Modelos de Referencia

🔍 Accesorio Original/OEM Recomendado

💡 Marca/Kit: Deye/Solax Power Monitoring CT (Juego de Sondas).
Código/Referencia: Buscar por el código de accesorio del inversor. A veces se vende como parte del «Wifi Kit & Meter» (DTSK-1.0) o por separado. La referencia exacta suele ser algo como Deye-CT100A o similar. Esta es la opción más segura y garantizada.

🔍 Marcas Compatibles de Terceros (Muy Comunes y Fiables)

💡 Marca: YHDC
Modelo Típico: SCT-013-XXX (ej: SCT-013-100 para 100A). Es el estándar de facto en la industria para monitorización. Debes asegurarte de comprar la versión con salida de corriente (Current Output).
Marcación en el producto: En el cuerpo del CT suele indicar: YHDC SCT-013-100 100A/50mA (o similar), Clase 0.5, y la dirección de la flecha.
Nota: Para conectarlos al inversor Deye, es posible que necesites un cable de adaptación o terminar los cables en los bornes correspondientes.
