🔌 Conexión CT, Medidor y Eastron 📊

🔍 ¿Qué es CT Connection (Conexión CT)?

CT Connection se refiere a la conexión del Transformador de Corriente (Current Transformer). Es un sensor que se coloca alrededor del cable de fase para medir el flujo de corriente eléctrica sin necesidad de una conexión eléctrica directa.

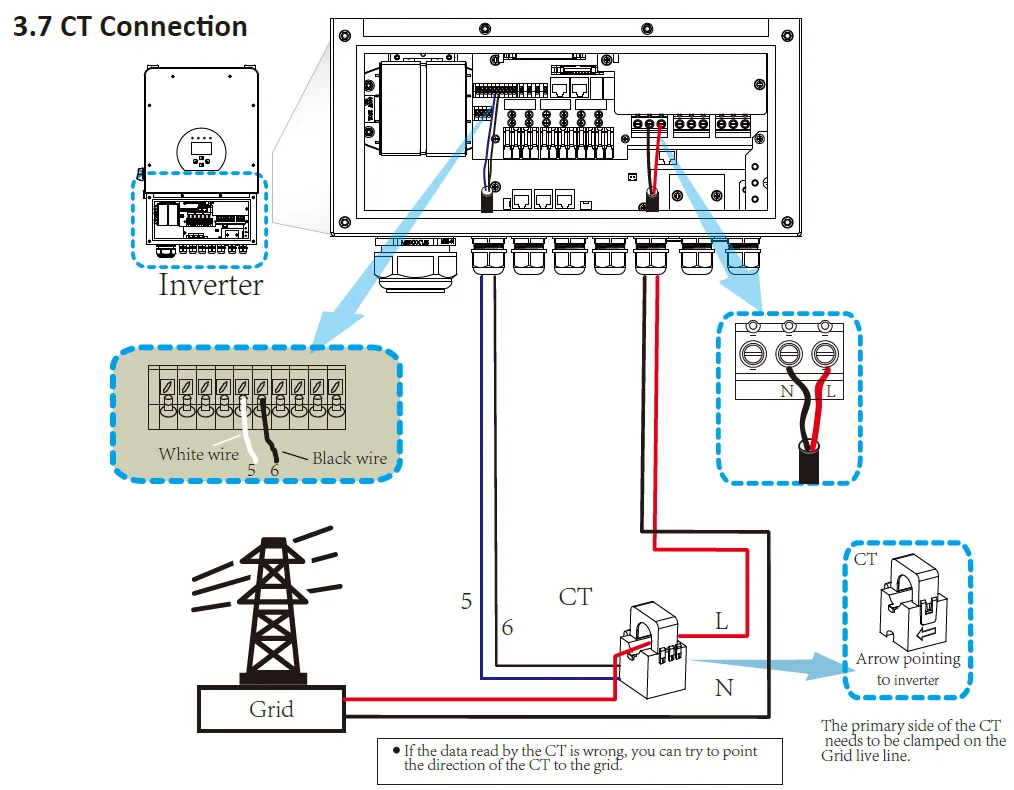

📌 Explicación del diagrama basado en el texto

💡 Propósito de la conexión: Permitir que el inversor (Deye) mida cuánta corriente consume su casa de la red eléctrica general (Grid) y cuánta energía devuelve a ella (por ejemplo, desde los paneles solares). Esto es fundamental para la función «Exportación Cero a la CT» (Zero Export to CT), que evita que el inversor inyecte exceso de electricidad en la red pública, y también para un monitoreo preciso del consumo y la generación.

⚙️ Cómo funciona (paso a paso)

• 🔌 Instalación del CT: El sensor CT (en forma de pinza) se coloca rodeando el cable de fase vivo (L) de la red, antes de que entre al cuadro eléctrico de la casa. Es importante colocarlo en la dirección correcta.
• 🔌 Conexión al inversor: El CT tiene dos cables de salida: Blanco (White wire) y Negro (Black wire). Estos cables se conectan a los terminales específicos del inversor (normalmente etiquetados como CT-L1 y CT-L2 en el diagrama de conexiones).
• ⚠️ Dirección del CT (¡CRUCIAL!): El CT tiene una flecha impresa o marcada en su cuerpo. Según el texto, esta flecha debe apuntar hacia la red eléctrica (Grid). Esto asegura que la medición de la polaridad de la corriente sea correcta.
• 💡 Consejo clave del texto: Si el inversor muestra datos de consumo/exportación incorrectos, el primer paso es invertir la dirección del CT (girarlo 180 grados) para que la flecha apunte hacia la red.
• 🔄 Principio de funcionamiento: El CT detecta de forma inductiva la corriente que pasa por el cable principal. Envía una pequeña señal proporcional (de baja potencia) a través de los cables blanco y negro hacia el inversor. El inversor interpreta esta señal para saber si la casa está consumiendo energía de la red o devolviéndola.

📊 ¿Qué es Meter Connection (Conexión del Medidor)?

Meter Connection se refiere a la conexión de un medidor de energía externo (generalmente un medidor bidireccional o de monitorización) al inversor Deye mediante el protocolo de comunicación RS485. Esta conexión permite que el inversor reciba datos precisos en tiempo real sobre el flujo de energía en un punto específico de la instalación, lo cual es fundamental para funciones avanzadas de gestión energética.

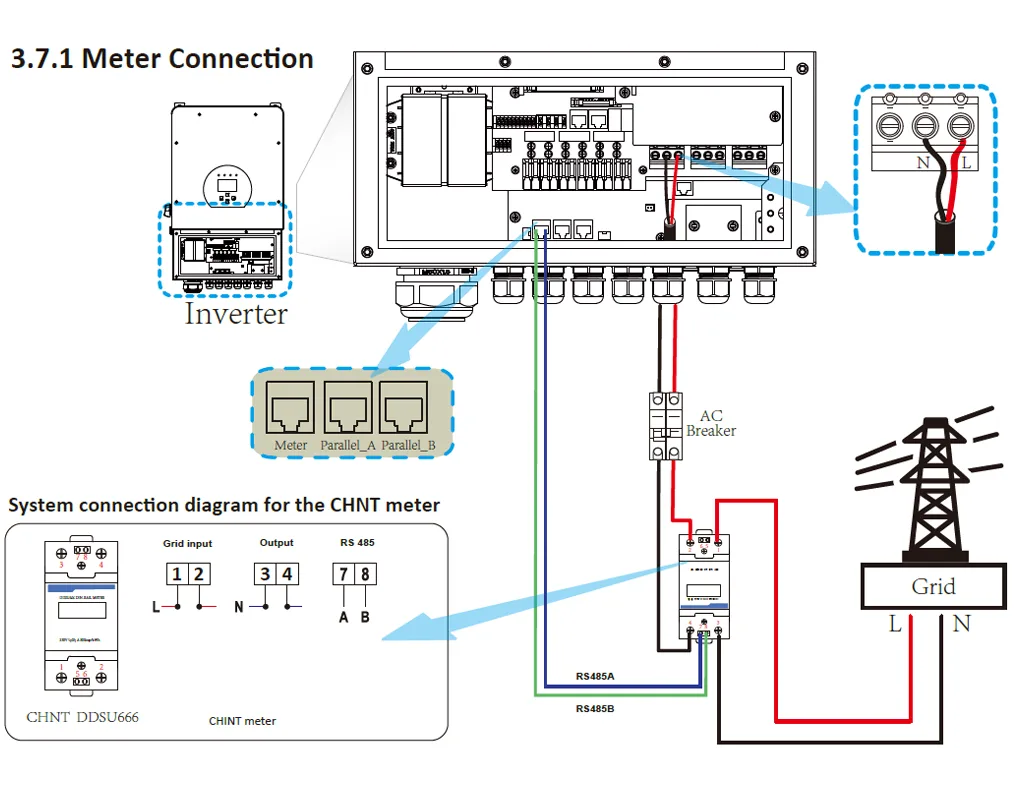

📌 Explicación del diagrama basado en el texto

💡 El diagrama muestra cómo conectar un medidor específico (modelo CHNT DDSU666) al inversor para habilitar funciones como:

• 📊 Medición Bidireccional Precisa: Monitorizar tanto el consumo de la red como la inyección de excedentes solares a la red.
• ⚡ Control Avanzado: Habilitar modos como «Zero Export to Meter» (Exportación Cero al Medidor), donde el inversor ajusta automáticamente su potencia para evitar inyectar energía a la red, basándose en las lecturas de este medidor externo.
• 📲 Comunicación de Datos: El medidor envía datos de voltaje, corriente, potencia y energía al inversor para una gestión inteligente.

⚙️ Componentes y Conexiones (Paso a Paso)

• 🔌 Medidor Externo: El medidor CHNT DDSU666 se instala en el cableado principal, entre la red eléctrica (Grid) y el inversor (o el cuadro general de la casa). Mide toda la energía que pasa por ese punto.
• 🔌 Conexión Eléctrica del Medidor:
  • Grid Input: El medidor se conecta a la línea que viene de la red eléctrica.
  • Output: La salida del medidor va hacia el inversor o el cuadro de cargas de la casa.
  • L / N: Se conecta a los cables de Fase (L) y Neutro (N) de la instalación.
• 🔌 Conexión de Comunicación (RS485) – ¡LA MÁS IMPORTANTE!:
  • El medidor tiene un puerto de comunicación RS485 con dos terminales: RS485A y RS485B.
  • Estos terminales se conectan con un cable de par trenzado a los puertos correspondientes del inversor, etiquetados como Meter (o a veces específicamente a RS485A/RS485B en el puerto del medidor).
• ⚙️ Integración con el Inversor:
  • Una vez conectado físicamente, debe configurarse el inversor (a través de su menú o aplicación) para que reconozca y utilice los datos de este medidor externo en lugar de (o junto con) su CT interno.
  • El inversor ahora «sabe» exactamente cuánta energía está importando o exportando la casa en todo momento.

🔌 ¿Qué es Eastron Meter Connection?

Eastron Meter Connection se refiere a la conexión de un medidor de energía digital multifuncional de la empresa Eastron al inversor (por ejemplo, Deye). La conexión es similar a la descrita anteriormente para el medidor CHNT, pero con un modelo diferente y su propia disposición de pines. El el mismo: transmitir datos precisos sobre el consumo y la generación de energía para un control inteligente del sistema.

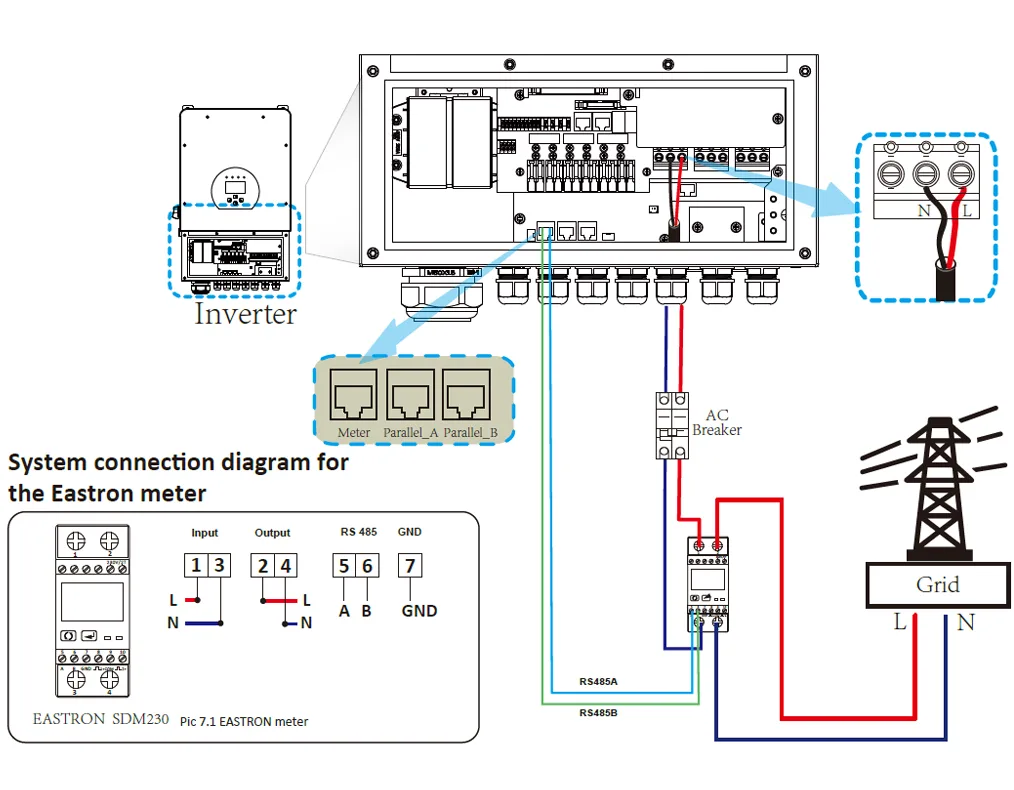

📌 Explicación del diagrama basado en el esquema

💡 El diagrama muestra el modelo Eastron SDM230 y su conexión.

⚙️ 1. Conexión de la parte de potencia (Medición de energía)

• 🔌 Terminales 1 (L) y 2 (N): Terminales de entrada para los cables de fase (L) y neutro (N) de la red (Grid) o de la línea de salida que debe medirse.
• 🔌 Terminales 3 (L) y 4 (N): Terminales de salida. A estos se conecta la carga (por ejemplo, el interruptor principal de la casa o la entrada del inversor). De esta manera, el medidor se instala en el corte de la línea que se mide.
• 🔄 Principio: El medidor está físicamente integrado en el circuito y mide directamente el voltaje y la corriente que pasan a través de él.

⚙️ 2. Conexión de la línea de comunicación (Transmisión de datos)

• 🔌 Terminales 5 (A o RS485A) y 6 (B o RS485B): Este es el interfaz de comunicación RS485. Estos dos terminales se conectan al puerto correspondiente «Meter» en el inversor Deye (a los terminales RS485A y RS485B).
• 🔌 Terminal 7 (GND): Terminal de tierra para la línea de comunicación. Es importante conectarla para garantizar una comunicación estable y protección contra interferencias.
• 🔄 Principio: A través de esta línea de dos hilos, el medidor transmite al inversor todos los datos medidos según el protocolo Modbus RTU: voltaje, corriente, potencia activa/reactiva, frecuencia, energía total (consumida y devuelta).

⚙️ Descripción del dispositivo Eastron SDM230

💡 Eastron SDM230 es un medidor de energía multifuncional monofásico de clase de precisión 1.0 (o 0.5S).

✅ Características clave y ventajas:

• 📊 Propósito: Medición precisa de todos los parámetros de red en sistemas monofásicos.
• ⚡ Parámetros medidos:
  • Voltaje (V)
  • Corriente (A)
  • Potencia activa, reactiva y aparente (kW, kVAR, kVA)
  • Frecuencia (Hz)
  • Factor de potencia (cos φ)
  • Energía activa total consumida y devuelta (kWh)
• 🔌 Interfaz de comunicación: Puerto RS485 integrado con soporte del protocolo industrial estándar Modbus-RTU.
• 📱 Pantalla: Pantalla LCD para lectura local de mediciones.
• 🔧 Instalación: Se monta en un riel DIN en el cuadro eléctrico.
• ✅ Ventajas: Alta precisión, fiabilidad, compatibilidad con la mayoría de inversores y sistemas de monitoreo, soporte de medición bidireccional (consumo/generación).

💡 Principio de funcionamiento:

🔄 El dispositivo se basa en el principio clásico de medición digital. Los sensores internos (shunts o transformadores de corriente) miden continuamente los valores instantáneos de voltaje y corriente en el circuito. El microprocesador integrado digitaliza estas señales, calcula todos los parámetros derivados (potencia, energía) y los muestra en la pantalla o los transmite a través de la interfaz digital RS485.
