📸 Galería de Configuración
A continuación se muestran las pantallas de configuración del inversor Deye:
⚡ 7.2 Uso de la Función Zero-Export
Cuando se completa la conexión, se deben seguir los siguientes pasos para usar esta función:
Encienda el interruptor AC.
Encienda el interruptor DC, espere a que se encienda la pantalla LCD del inversor.

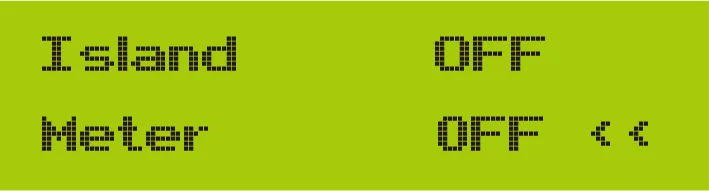

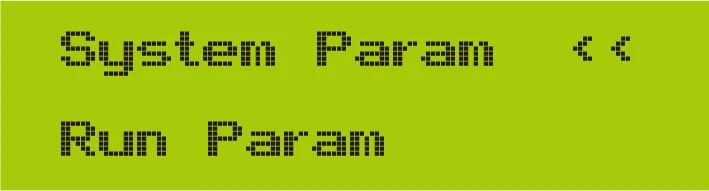

Presione el botón Enter en el panel LCD en la interfaz principal para ingresar a las opciones del menú, seleccione [configuración de parámetros] para ingresar al submenú de configuración, y luego seleccione [parámetros de funcionamiento] como se muestra en la imagen 7.34. En este momento, ingrese la contraseña predeterminada 1234 presionando el botón [arriba abajo, entrar], ingrese a la interfaz de configuración de parámetros de operación, como se muestra en la imagen 7.35.
Presione el botón [arriba abajo], mueva el cursor de configuración al medidor de energía y presione el botón [enter]. En este momento, puede activar o desactivar el medidor de energía eligiendo el botón [arriba abajo]. Presione el botón [enter] para confirmar cuando se complete la configuración.
Mueva el cursor a [OK], presione [enter] para guardar la configuración y salir de la página de parámetros de funcionamiento. De lo contrario, la configuración no será válida.
Si se configura correctamente, puede regresar a la interfaz del menú y mostrar el LCD a la [página de inicio] presionando el botón [arriba abajo]. Si muestra [potencia del medidor XXW], la configuración de la función zero-export se ha completado. Como se muestra en la imagen 7.36.
Potencia del medidor XXW que muestra positivo significa que la red está suministrando la carga y no hay energía alimentada a la red. Si la potencia del medidor muestra negativo, significa que la energía PV se está vendiendo a la red o hay un problema en la conexión del cableado del medidor de energía.
Después de completar la conexión correctamente, espere a que se inicie el inversor. Si la potencia de la matriz PV cumple con el consumo de energía actual, el inversor mantendrá una cierta salida para contrarrestar la potencia de la red sin reflujo.
⚠️ 7.3 Notas al Usar la Función Zero Export
Por su seguridad y el funcionamiento de la función limitadora del inversor, presentamos las siguientes sugerencias y precauciones:
En el modo de zero export, recomendamos encarecidamente que las dos matrices PV estén formadas por el mismo número de paneles PV del mismo tamaño, lo que hará que el inversor sea más sensible para limitar la potencia.
Mientras la potencia de la red es negativa y el inversor no tiene potencia de salida, eso significa que la orientación del sensor de corriente es incorrecta. Apague el inversor y cambie la orientación del sensor de corriente.

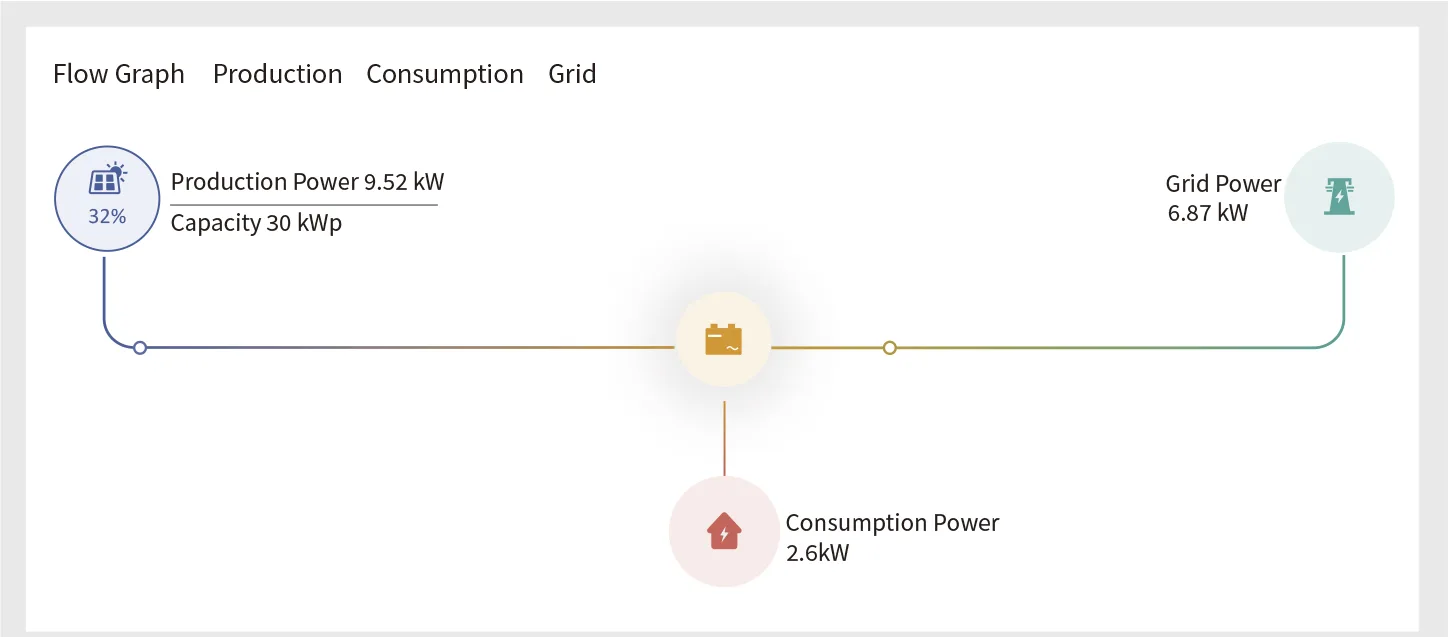

🌐 7.4 Cómo Ver la Potencia de Carga de su Planta Fotovoltaica en la Plataforma de Monitoreo

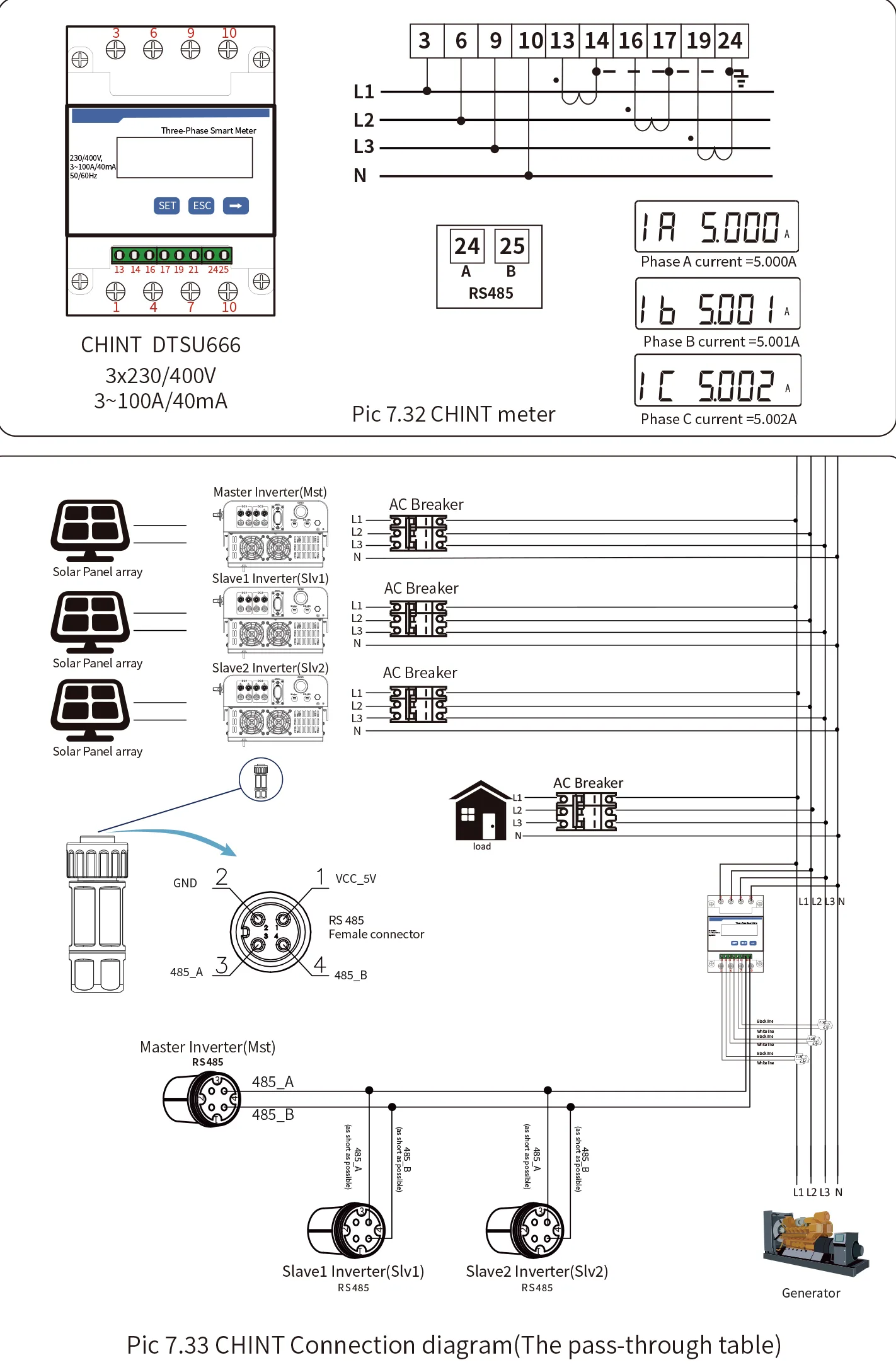

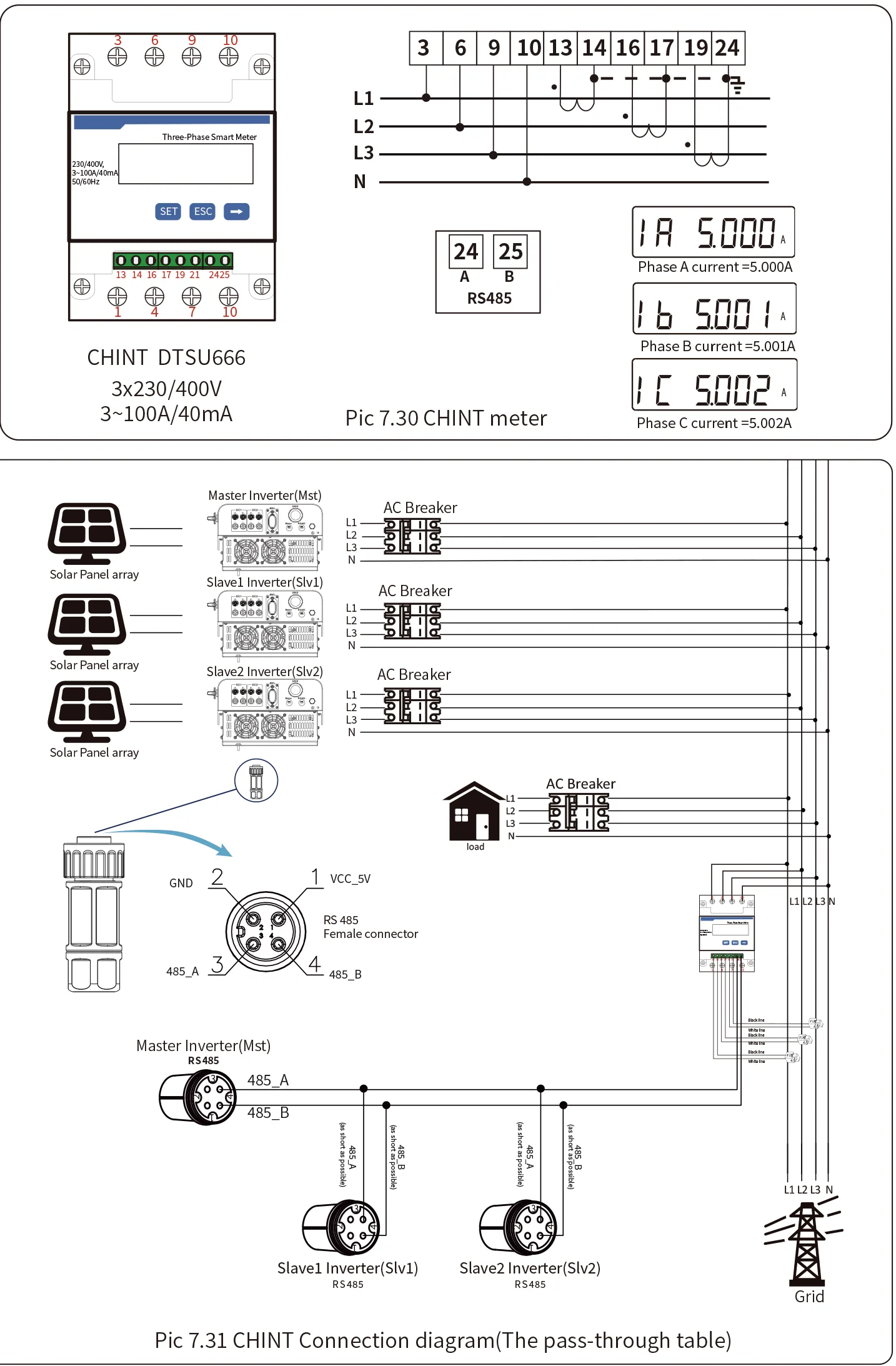

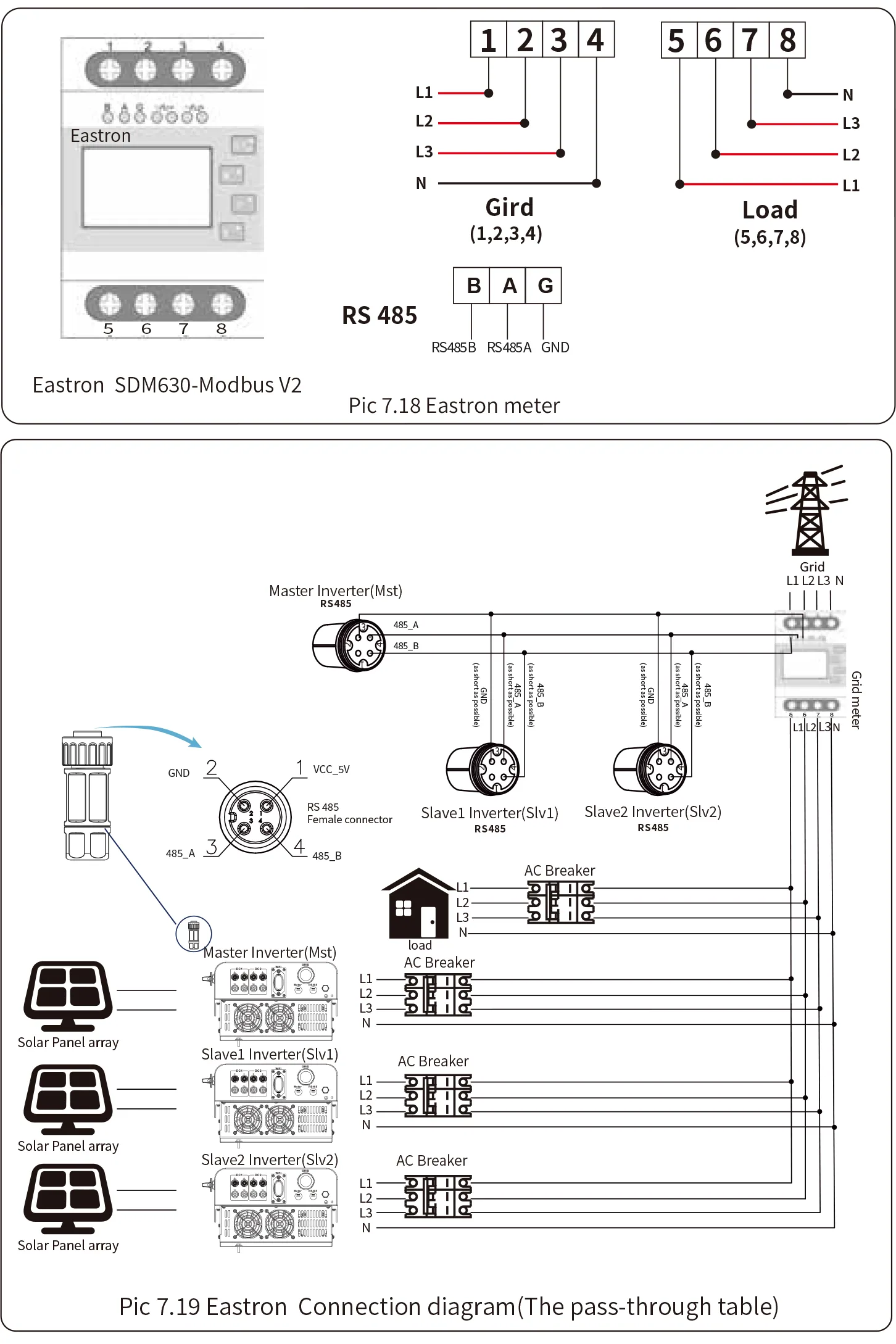

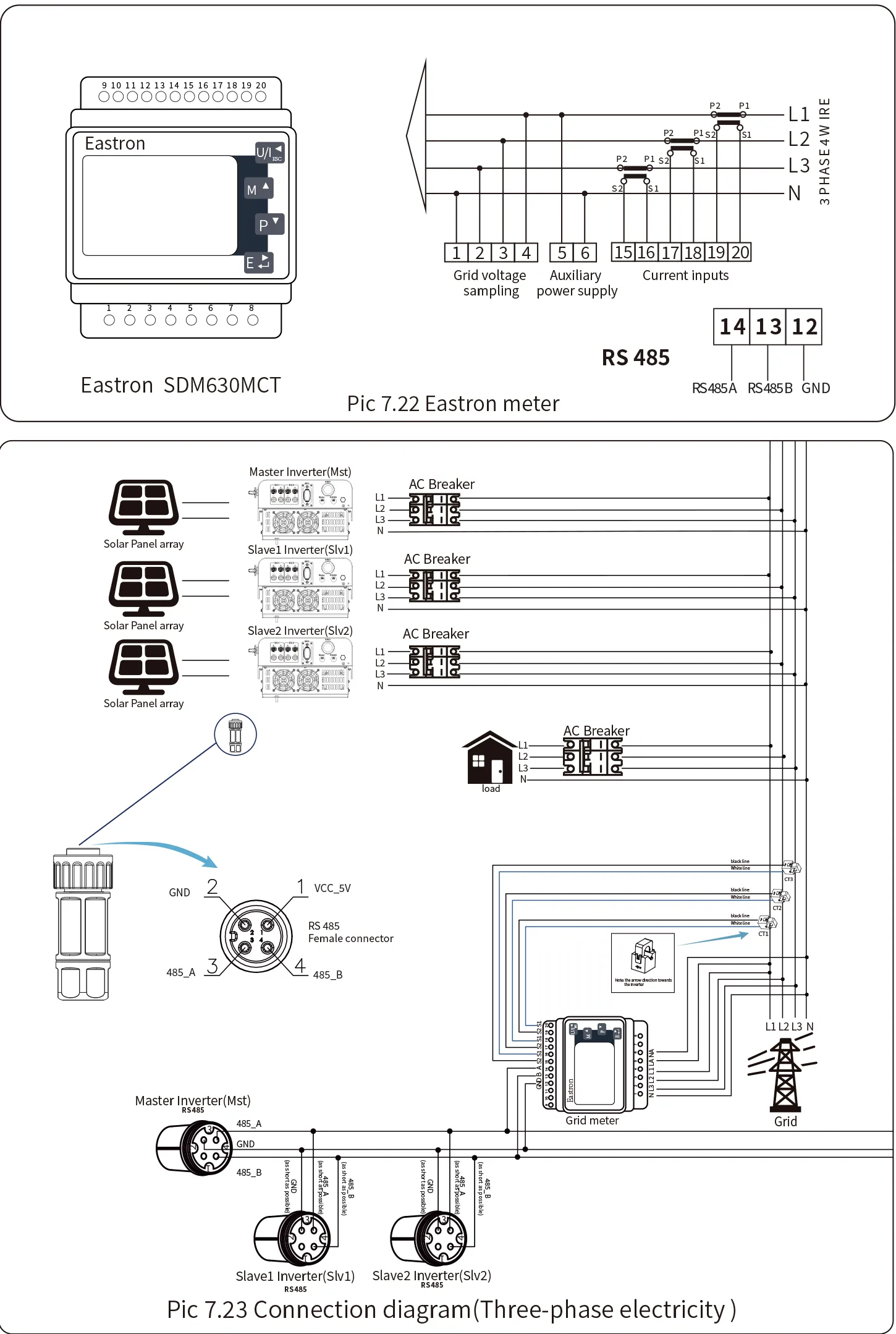

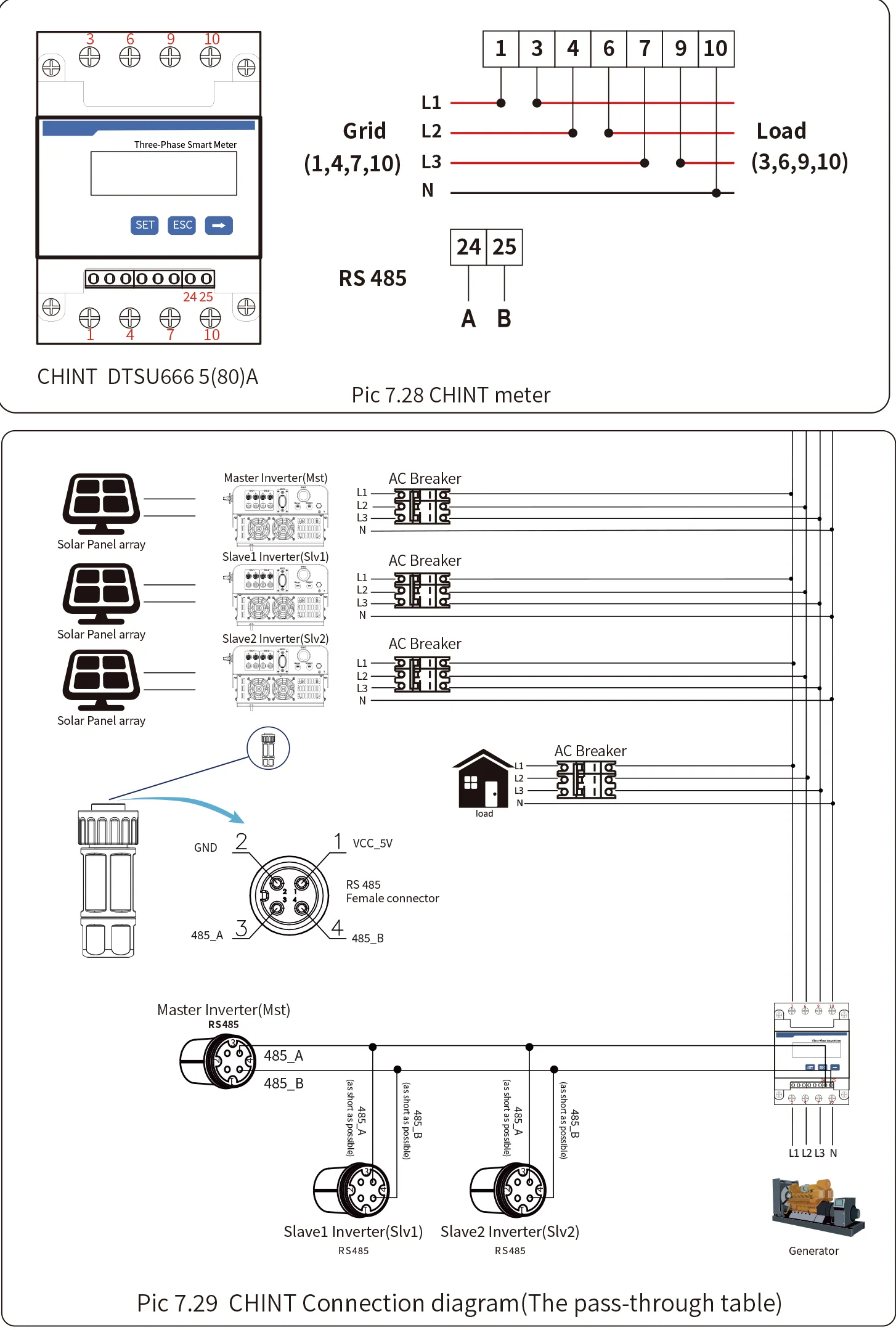

Si desea ver la potencia de carga del sistema y cuánta energía (KWH) exporta a la red (la potencia de salida del inversor se utiliza para alimentar la carga primero y luego la energía sobrante se alimentará a la red). También necesita conectar el medidor de acuerdo con el diagrama anterior. Después de que la conexión se complete con éxito, el inversor mostrará la potencia de carga en el LCD. Pero por favor no configure «Meter ON». También podrá ver la potencia de carga en la plataforma de monitoreo. El método de configuración de la planta se describe a continuación.

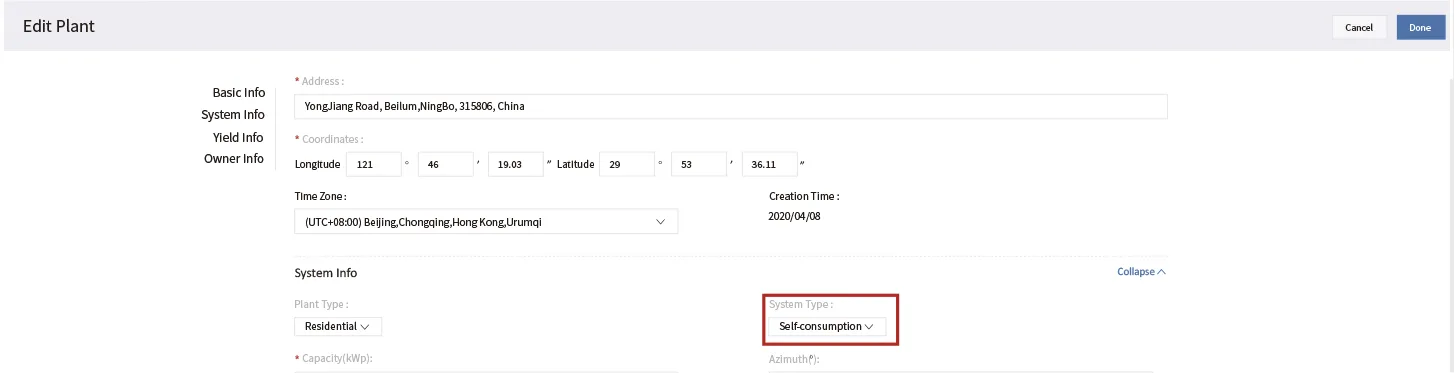

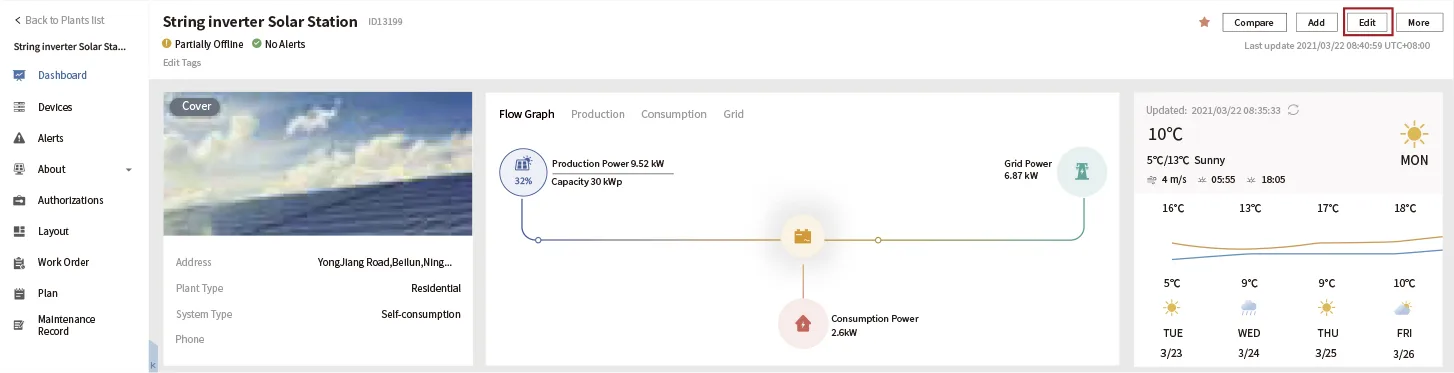

En primer lugar, vaya a la plataforma solarman (https://pro.solarmanpv.com, este enlace es para la cuenta de distribuidor solarman; o https://home.solarmanpv.com, este enlace es para la cuenta de usuario final solarman;) página de inicio de la planta y haga clic en «editar».
Y luego elija el tipo de sistema como «Autoconsumo».
