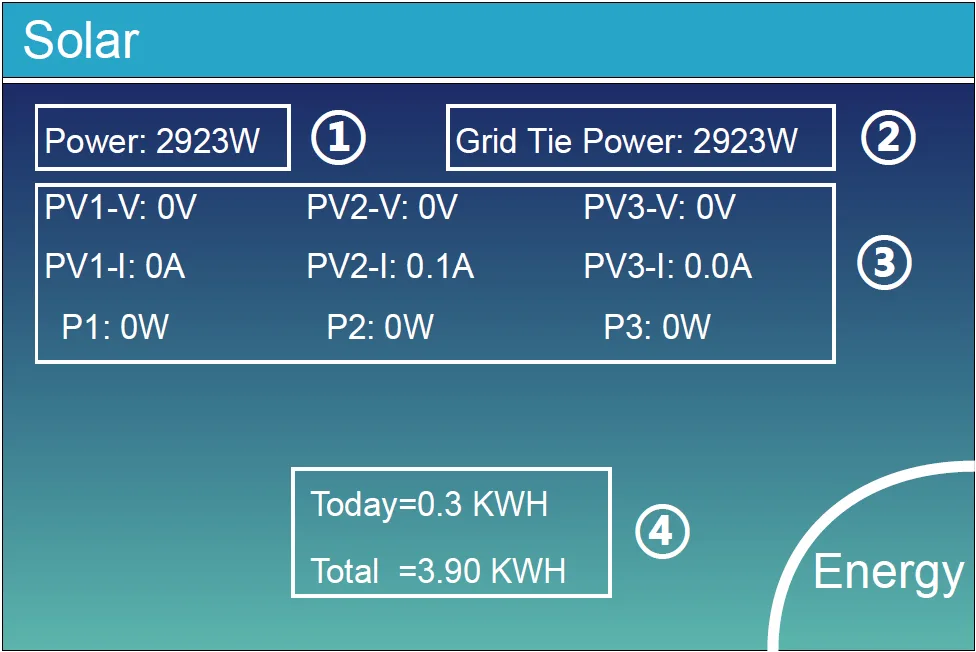

Esta es la página de detalles de los Paneles Solares.

1. Generación del Panel Solar.
2. Potencia Inyectada a la Red (Grid Tie Power): cuando hay un inversor de cadena (string inverter) acoplado en CA al lado de la red o de la carga del inversor híbrido, y hay un medidor instalado para el inversor de cadena, entonces la pantalla LCD del inversor híbrido mostrará la potencia de salida del inversor de cadena en su icono de PV (fotovoltaico). Por favor, asegúrese de que el medidor pueda comunicarse con el inversor híbrido correctamente.
3. Voltaje, Corriente, Potencia para cada seguidor de punto de máxima potencia (MPPT).
4. Energía del Panel Solar para el Día y el Total.

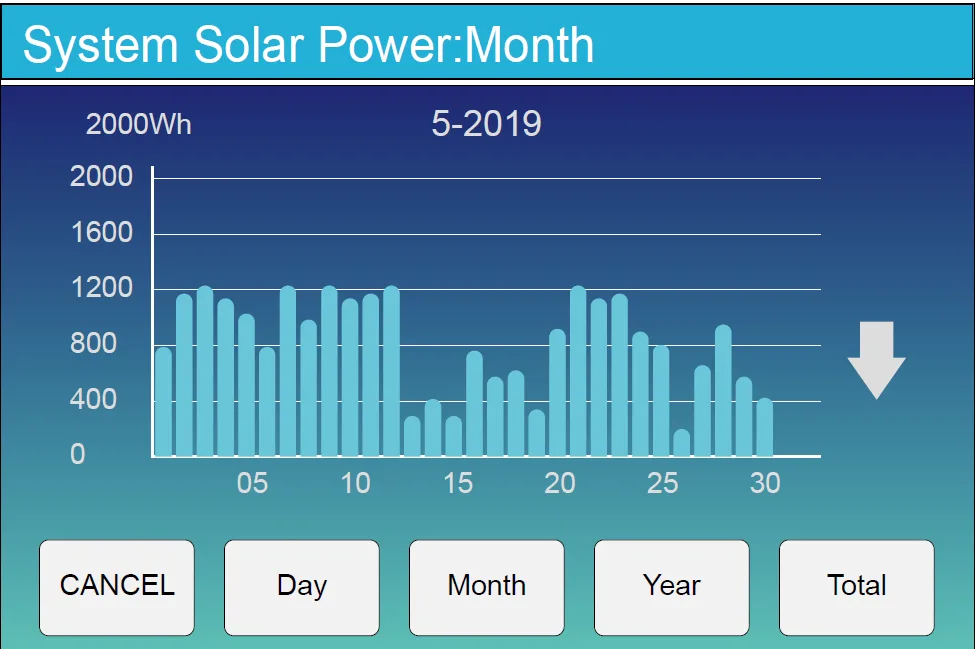

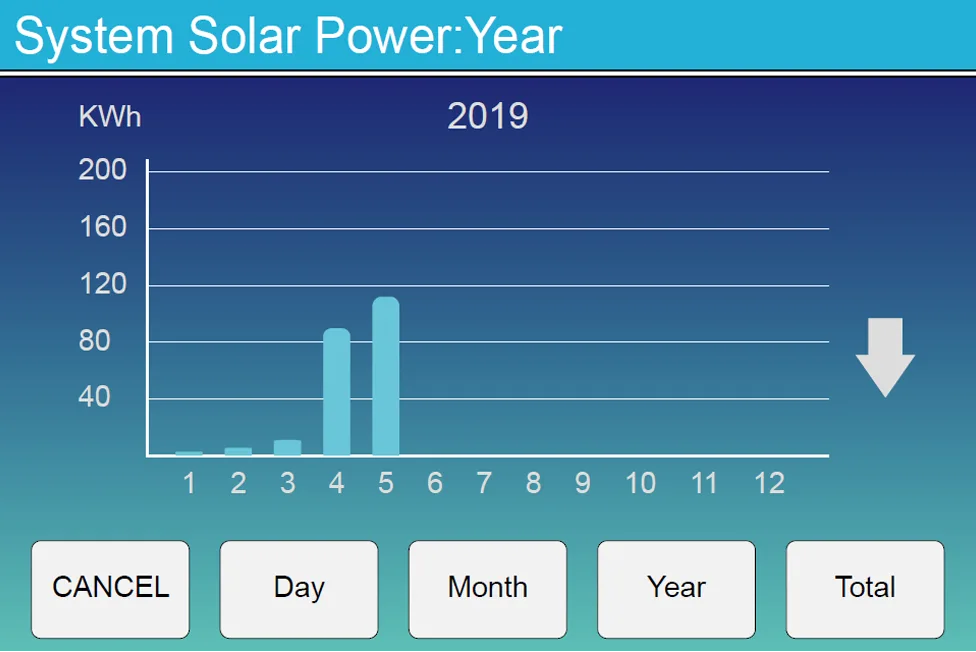

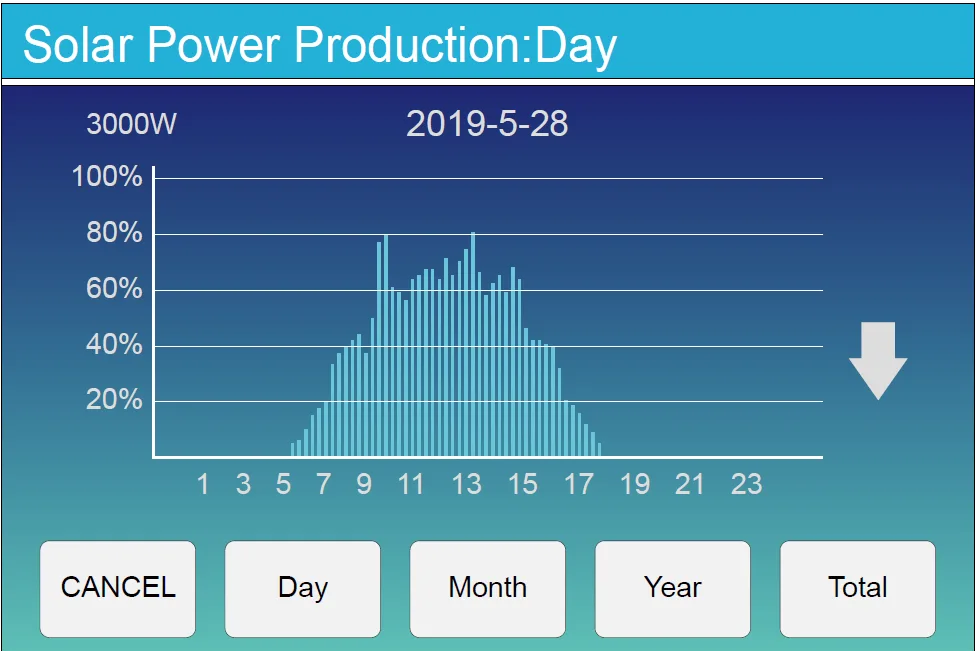

Presionar el botón «Energy» (Energía) llevará a la página de la curva de potencia.

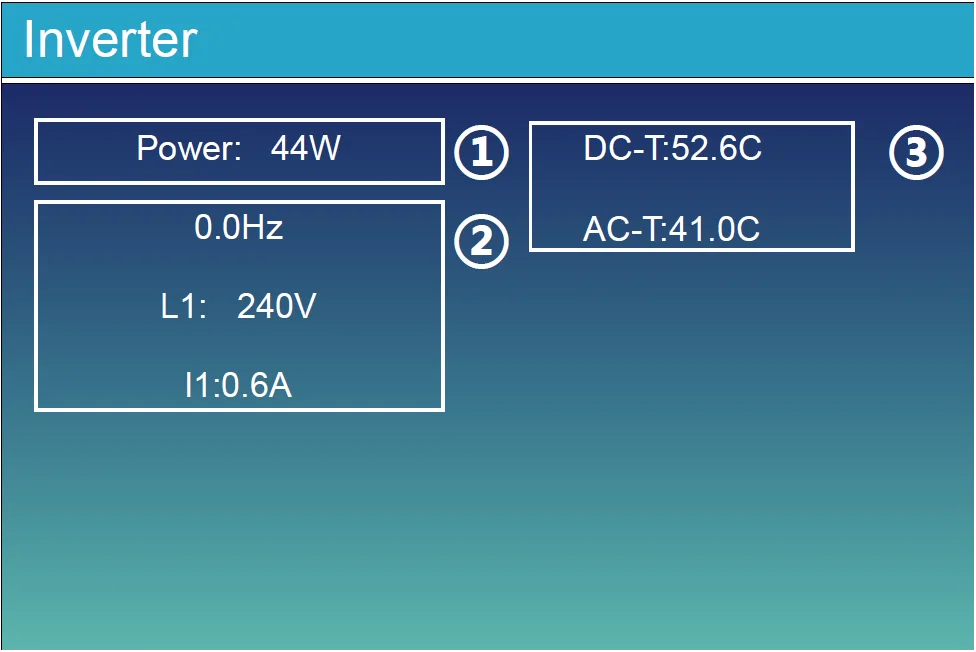

Esta es la página de detalles del Inversor.

1. Generación del Inversor.
2. 0.0Hz: frecuencia después de la conversión DC/AC.
   Voltaje, Corriente, Potencia para cada Fase.
3. *DC-T: temperatura media del convertidor DC-DC.
   AC-T: temperatura media del disipador de calor (Heat-sink).
   *Nota: esta información no está disponible en algunas versiones de firmware (FW) de la pantalla LCD.

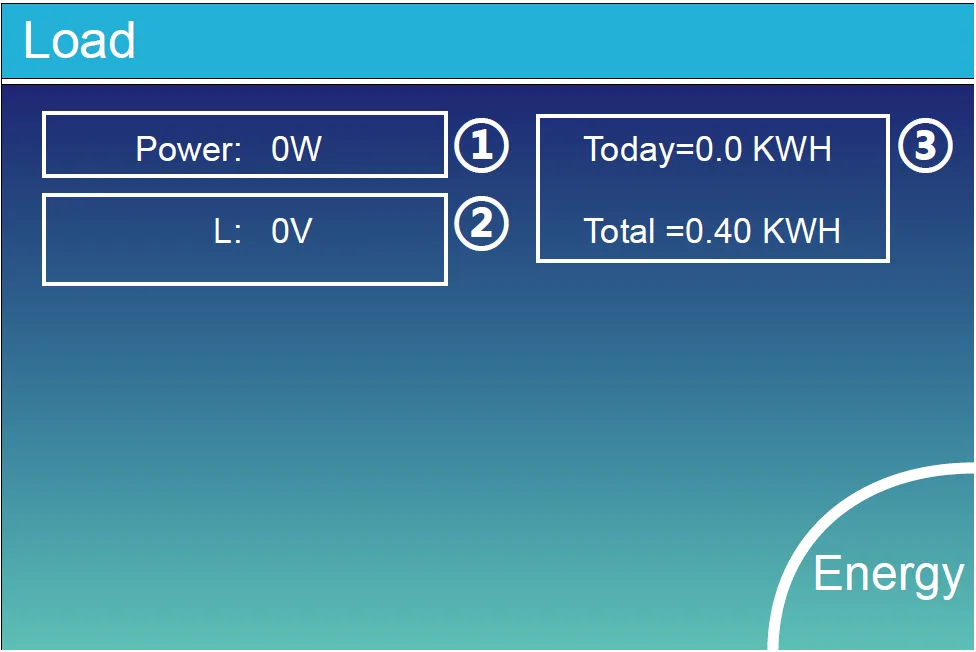

Esta es la página de detalles de la Carga.

1. Potencia de la Carga.
2. Voltaje, Potencia para cada Fase.
3. Consumo de la Carga para el Día y el Total.

Cuando se selecciona «Selling First» o «Zero export to Load» en la página del modo de funcionamiento del sistema, la información de esta página corresponde a la carga de respaldo (backup load) que está conectada al puerto «Load» del inversor híbrido.

Cuando se selecciona «Zero export to CT» en la página del modo de funcionamiento del sistema, la información de esta página incluye tanto la carga de respaldo como la carga principal de la casa (home load).

Presionar el botón «Energy» (Energía) llevará a la página de la curva de potencia.

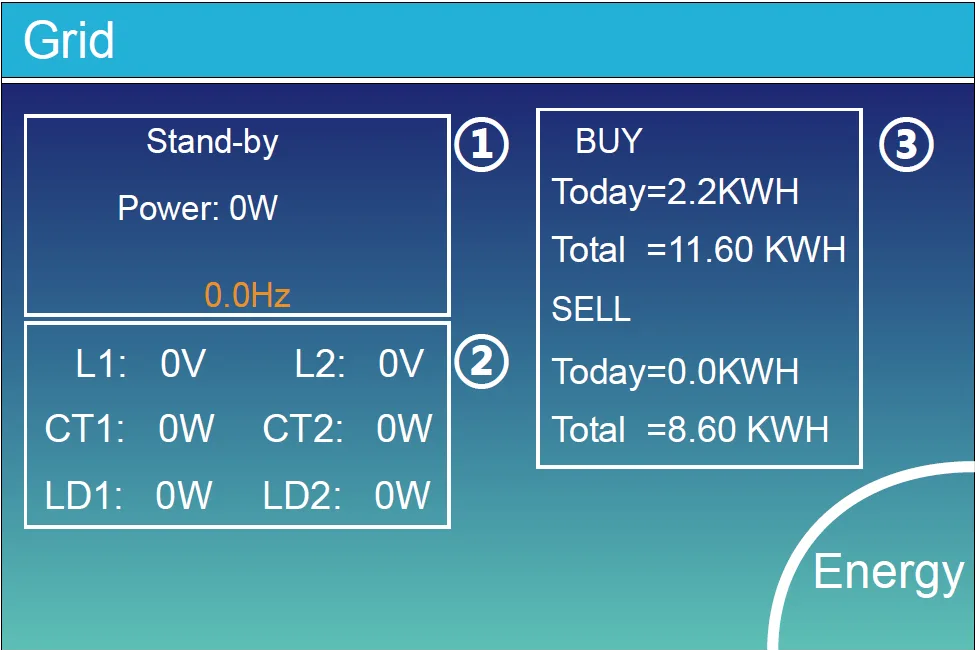

Esta es la página de detalles de la Red.

1. Estado, Potencia, Frecuencia.
2. L1 & L2: Voltaje para cada Fase.
   CT1 & CT2: Potencia del Sensor de Corriente Externo.
   LD1 & LD2: Potencia del Sensor de Corriente Interno.
3. BUY (COMPRA): Energía desde la Red hacia el Inversor.
   SELL (VENTA): Energía desde el Inversor hacia la Red.

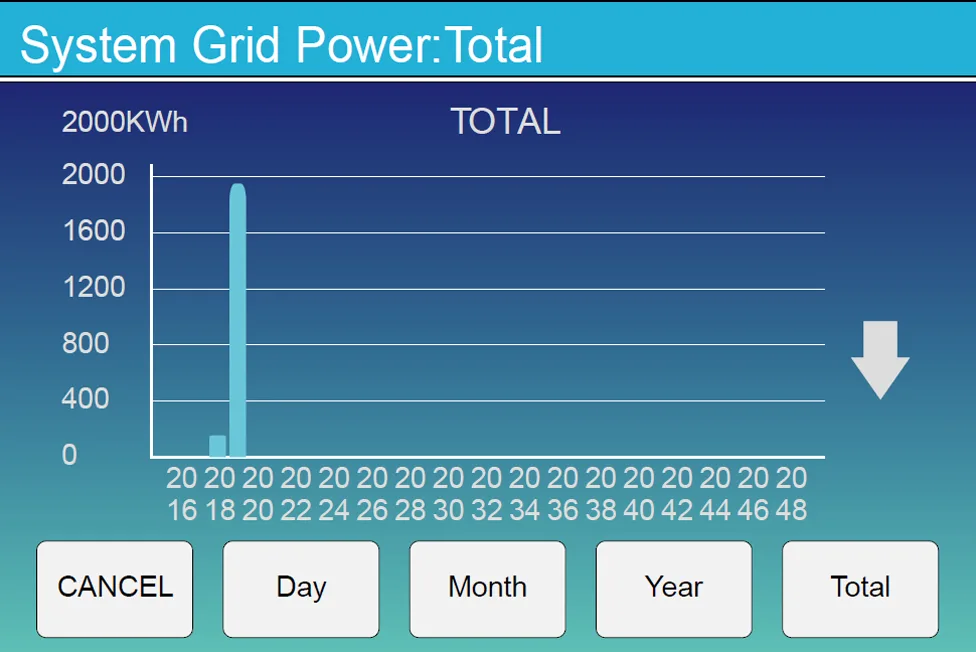

Presionar el botón «Energy» (Energía) llevará a la página de la curva de potencia.

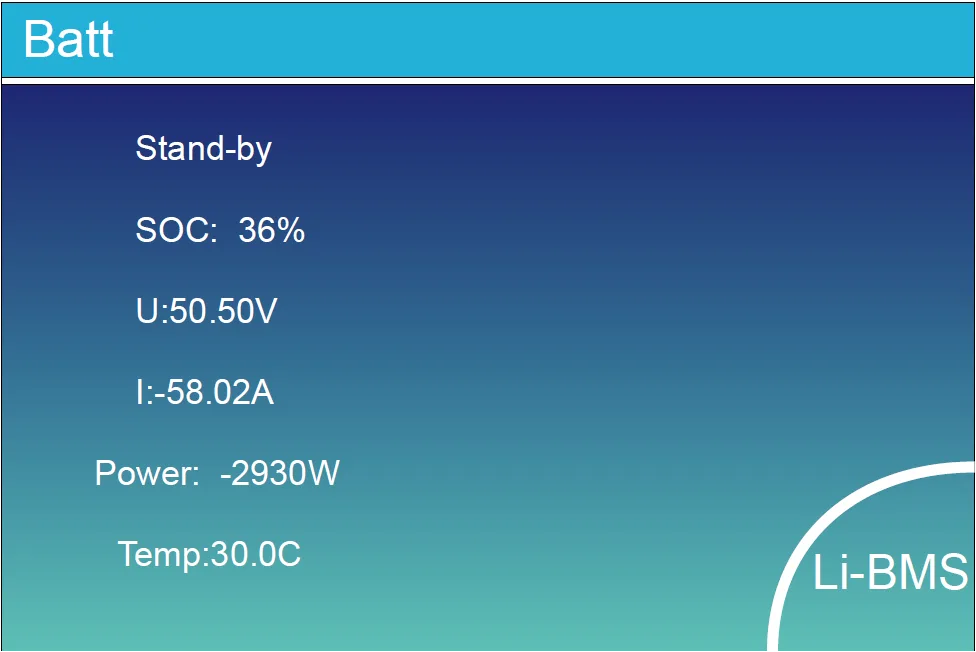

Esta es la página de detalles de la batería.

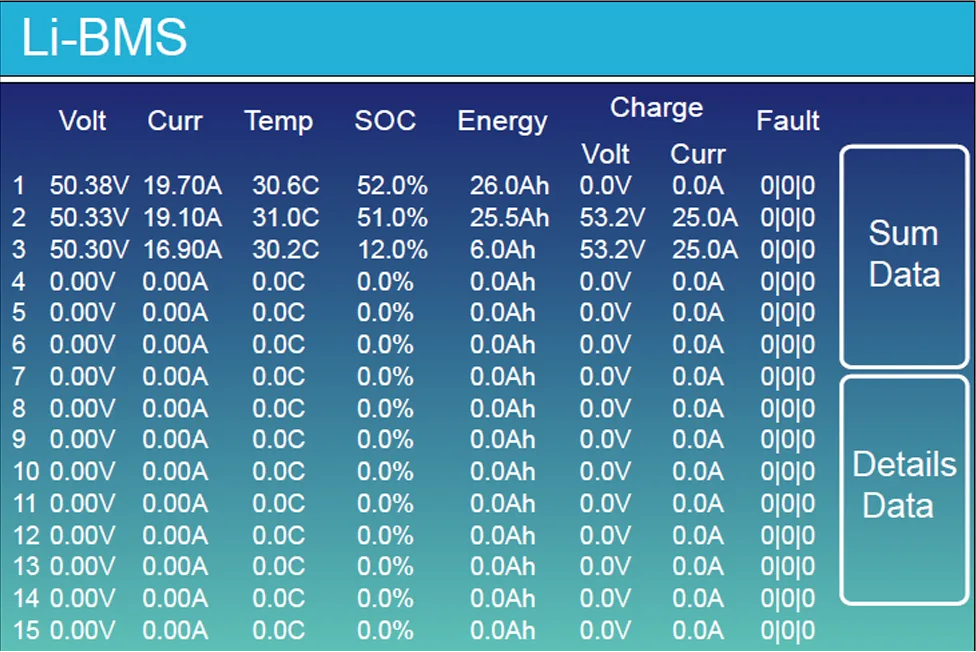

Si utiliza una batería de litio, puede acceder a la página del BMS.

Solicitud de Carga Forzada (Request Force Charge): Indica que el BMS (Sistema de Gestión de Baterías) está solicitando al inversor híbrido que cargue la batería de forma activa.

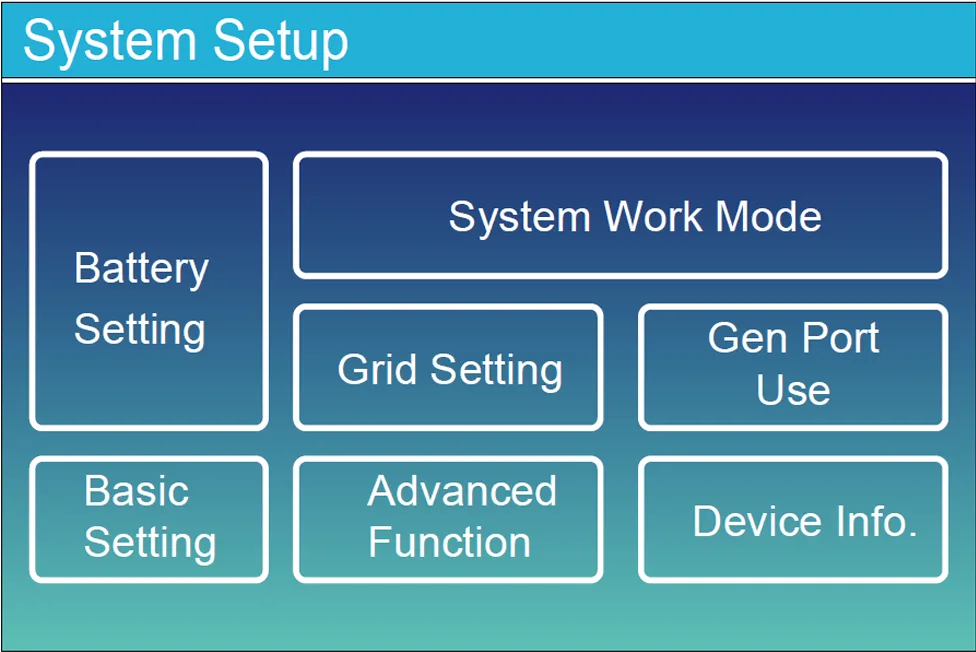

Página de Configuración del Sistema

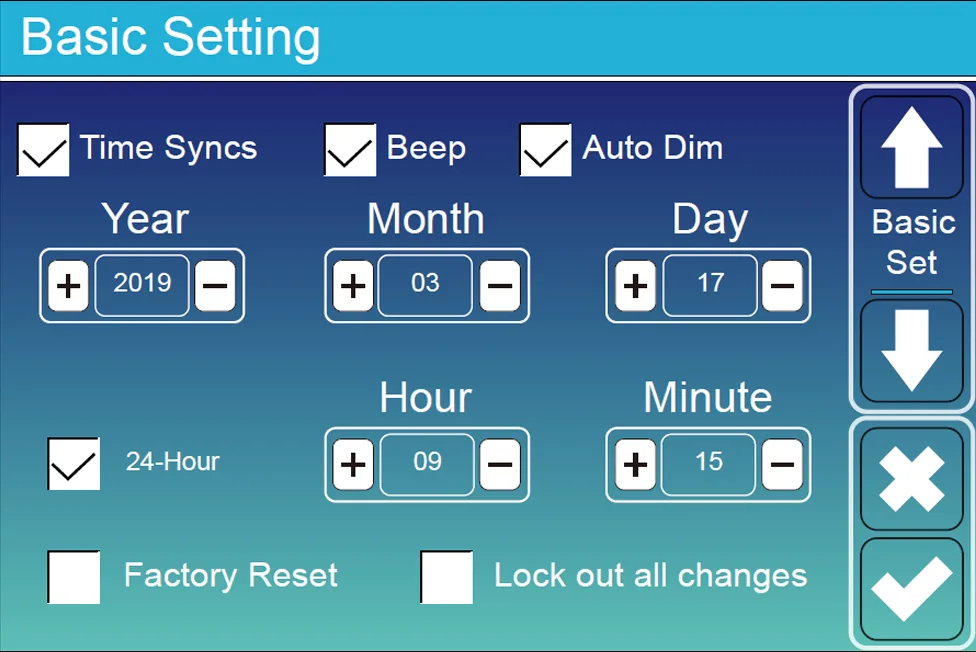

Restablecimiento de Fábrica (Factory Reset): Restablece todos los parámetros del inversor a sus valores de fábrica.

Bloquear todos los cambios (Lock out all changes): Activa este menú para configurar parámetros que requieren bloqueo y no pueden modificarse posteriormente sin contraseña.

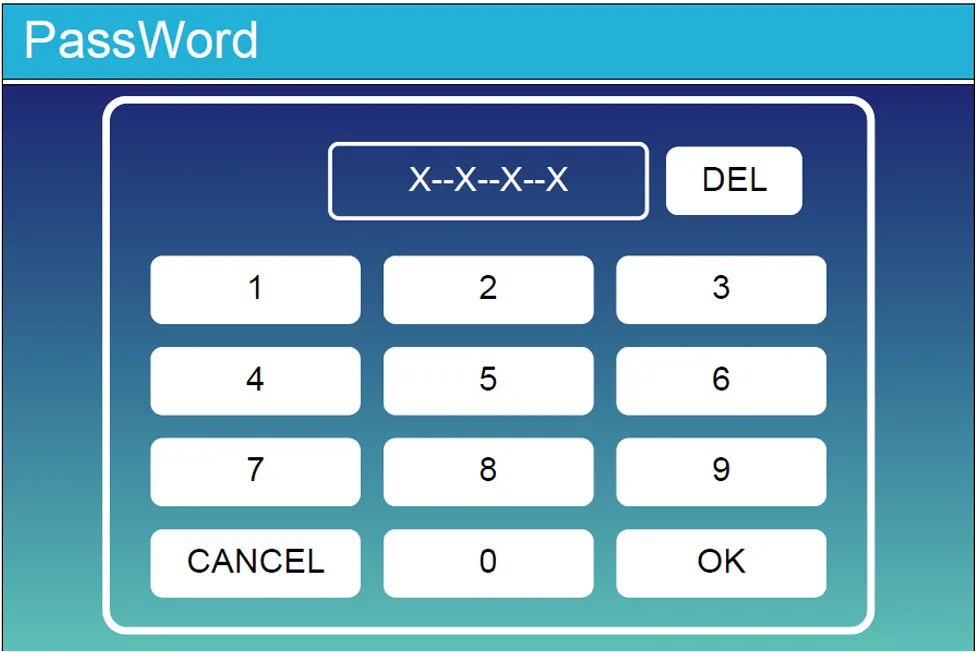

Antes de realizar un restablecimiento exitoso y bloquear el sistema, para guardar o confirmar cambios, se requiere ingresar una contraseña para habilitar la configuración.

La contraseña para el restablecimiento de fábrica es 9999 y para bloquear cambios es 7777.

Contraseña para Restablecimiento de Fábrica: 9999

Contraseña para Bloquear todos los cambios: 7777

Autocomprobación del Sistema (System selfcheck): Al marcar esta opción, se requiere ingresar una contraseña. La contraseña por defecto es 1234.
