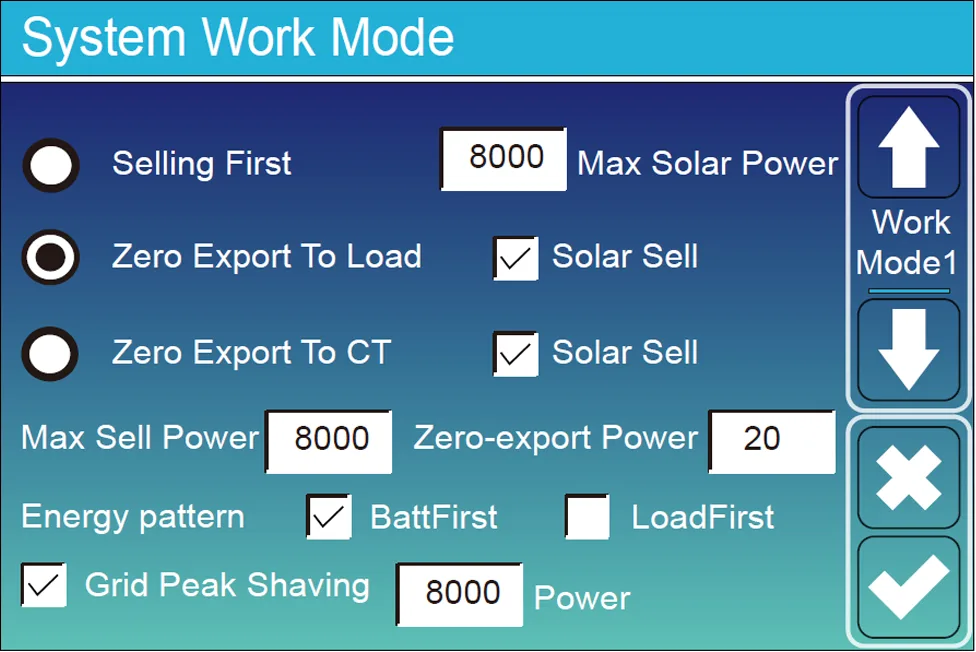

Menú de configuración del modo de trabajo del sistema

Cero Exportación a la Carga (Zero Export To Load): El inversor híbrido solo suministrará energía a la carga de respaldo (backup load) conectada a él. El inversor híbrido NO proporcionará energía a la carga principal de la casa (home load) NI inyectará energía a la red. El transformador de corriente (CT) integrado detectará cualquier flujo de energía de retorno a la red y reducirá la potencia del inversor para suministrar solo la carga local y cargar la batería.

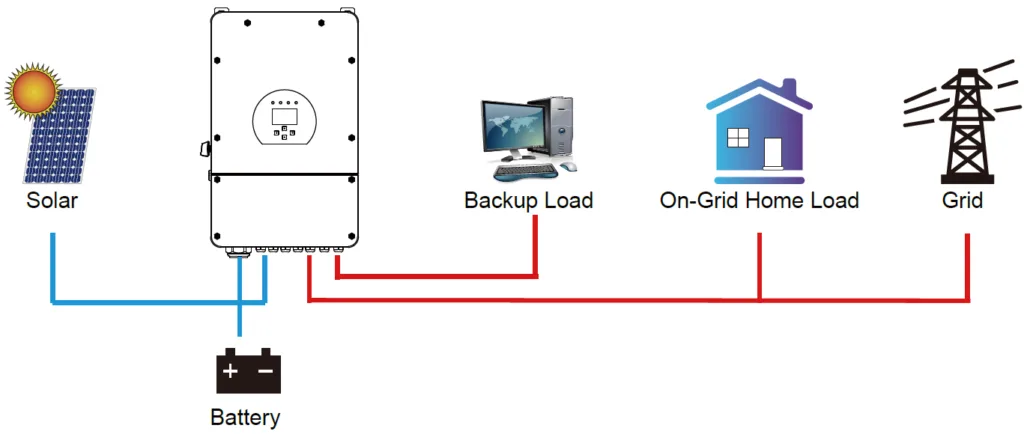

Explicación del diagrama y texto: Modo «Cero Exportación a la Carga»

Imagina que tienes un sistema de energía solar en casa con un dispositivo principal llamado inversor híbrido. Este diagrama explica una de sus formas de funcionar, llamada «Cero Exportación a la Carga».

¿Qué significa este modo?

Es como ponerle un «límite egoísta» a tu sistema solar. En este modo, el inversor híbrido solo alimenta los enchufes y aparatos específicos que tienes conectados directamente a él (la «carga de respaldo» o backup load), como nevera, luces o router. No comparte la energía solar con el resto de la casa ni la envía a la red eléctrica pública.

¿Cómo funciona? Un símil con el agua:

Piensa en:

• Paneles solares (Solar): Son tu pozo privado (agua gratis del sol).
• Inversor híbrido: Es el grifo principal inteligente que controla el agua.
• Carga de respaldo (Backup Load): Son las plantas de tu balcón que riegas tú mismo.
• Resto de la casa (On-Grid Home Load): Son las cañerías generales de tu edificio.
• Red eléctrica (Grid): Es la empresa municipal de agua.
• Batería: Es un depósito donde guardas agua sobrante.

En este modo, el «grifo inteligente» (inversor) solo usa el agua de tu pozo (sol) para regar tus plantas del balcón (carga de respaldo) y llenar tu depósito (batería). Instala un «sensor» (el CT incorporado) en la tubería que va a la empresa de agua. Si ve que el agua de tu pozo está a punto de sobresalir y fluir hacia las cañerías del edificio o a la red municipal, el grifo se cierra un poco al instante. Su única meta es que nada de tu agua gratis se escape de tu balcón.

Resumen visual del diagrama:

El dibujo muestra que:

1. La energía del Sol (Solar) va solo al Inversor Híbrido.
2. El inversor la dirige ÚNICAMENTE a dos sitios:
   • A los enchufes de respaldo (Backup Load).
   • A la Batería (Battery) para almacenarla.
3. El inversor NO envía energía al resto de la casa (On-Grid Home Load).
4. El inversor NO vende energía a la Red eléctrica (Grid).
5. El sensor (CT) vigila la conexión a la red para asegurarse de que no se filtre ni un poco de energía solar hacia ella.

Conclusión: Este modo es útil si no quieres que tu energía solar salga de ciertos circuitos esenciales de tu casa, por regulación o por preferencia. Es la opción más «reservada» o «aislada» de funcionamiento.

Cero Exportación al CT (Zero Export To CT): El inversor híbrido no solo suministrará energía a la carga de respaldo (backup load) conectada, sino que también proporcionará energía a la carga principal de la casa (home load). Si la energía fotovoltaica (PV) y la energía de la batería son insuficientes, tomará energía de la red como complemento. El inversor híbrido no inyectará energía a la red. En este modo, se necesita un Transformador de Corriente (CT). El método de instalación del CT se detalla en el capítulo 3.6 «Conexión del CT». El CT externo detectará cualquier flujo de energía de retorno a la red y reducirá la potencia del inversor solo para suministrar la carga local, cargar la batería y alimentar la carga principal de la casa.

Explicación del Modo «Cero Exportación al CT»

Imagina que tu sistema de energía solar es como un administrador de recursos muy inteligente para tu hogar. Este modo, llamado «Cero Exportación al CT», es el más equilibrado y común. Su objetivo principal es usar toda tu energía solar dentro de tu propia casa, sin desperdiciar ni un poco enviándola a la calle (la red eléctrica pública).

¿Qué hace en lenguaje simple?

En este modo, tu inversor híbrido (el cerebro del sistema) se convierte en el administrador de la energía de tu casa.

1. Primera prioridad: Usar el sol al máximo. Toda la energía que producen tus paneles solares se usa primero para:
   • Encender todos los aparatos de tu casa (nevera, TV, luces…).
   • Cargar tu batería (si tienes) para usar esa energía por la noche.
2. Segunda prioridad: Pedir ayuda si hace falta. Si un día está nublado y tu sol y tu batería no son suficientes, el sistema toma automáticamente un poco de energía de la red eléctrica normal para completar lo que necesitas. No te quedarás sin luz.
3. Regla de oro: Nada sale de casa. El sistema tiene un «vigilante» (el sensor CT instalado en el cable principal). Este vigilante se asegura de que ningún exceso de tu energía solar se escape a la red exterior. Si detecta que algo está a punto de salir, le dice al inversor que reduzca la producción justo lo necesario.

Explicación del dibujo (flujo de energía):

El diagrama muestra claramente cómo viaja la energía:

• Fuente principal (SOLAR): La energía del sol es la primera en usarse.
• Almacén (BATTERY): Lo que sobra del sol se guarda aquí para más tarde.
• Destinos dentro de casa: La energía se reparte entre:
  • Backup Load: Circuitos críticos (como enchufes de emergencia).
  • On-Grid Home Load: TODO el resto de tu casa (todos los demás enchufes y luces). Esta es la gran diferencia con el modo anterior.
• Fuente de apoyo (GRID): La red eléctrica normal está ahí solo como respaldo, en caso de necesidad. Aparece con una línea punteada en los esquemas, indicando que es un apoyo ocasional.
• El «Vigilante» (CT): Está ubicado en la conexión a la GRID. Su trabajo es monitorizar la frontera entre tu casa y la calle, asegurándose de que no salga energía.

Ventaja principal:

Ahorras al máximo en tu factura de luz porque aprovechas cada rayo de sol para tu propio consumo, pero sin desconectarte nunca de la red, que actúa como un seguro. Es el modo ideal para la mayoría de los hogares con paneles solares.

En resumen: Este modo significa «Usa toda tu energía solar en casa, pide prestado de la red solo si es necesario, pero nunca vendas ni regales tu energía al exterior».

Configuración de Venta Solar y Gestión de Energía

Venta Solar (Solar Sell): Esta opción está disponible en los modos «Cero exportación a la carga» o «Cero exportación al CT». Cuando está activa, permite inyectar el excedente de energía solar a la red eléctrica. Para el usuario: Es como un interruptor que decide si quieres vender tu energía sobrante a la compañía eléctrica o no. Si lo activas y produces más de lo que consumes, el extra se vende. Ejemplo: Un domingo soleado, tu casa está vacía y las baterías llenas; en lugar de desperdiciar la energía solar, la vendes y ganas un crédito.

Potencia Máxima de Venta (Max. sell power): Limita la máxima potencia que el inversor puede inyectar a la red. Para el usuario: Es como poner un tope a cuánta energía puedes vender cada momento. Por seguridad o por acuerdo con tu compañía, puedes limitar esta venta. Ejemplo: Si tu contrato solo permite inyectar hasta 3kW a la red, configuras este valor en 3000W.

Potencia de Cero-Exportación (Zero-export Power): En modos de cero exportación, define un pequeño margen de potencia que se permite hacia la red. Se recomienda 20-100W. Para el usuario: Es un «colchón de seguridad» para evitar que por un pequeño error de medición el sistema piense que estás inyectando energía y se frene innecesariamente. Ejemplo: Configuras 50W; si el sensor detecta que están saliendo 30W a la red, el sistema no reacciona, pero si detecta 150W, sí reducirá la producción.

Patrón de Energía (Energy Pattern) – Prioridad de la Fuente Fotovoltaica:

• Batería Primero (Batt First): La energía solar prioriza cargar la batería, luego alimentar las cargas. Para el usuario: Ideal si quieres asegurar que tu batería esté siempre llena, por ejemplo para posibles cortes de luz. Ejemplo: Por la mañana, el sol carga primero la batería al 100%; solo después alimenta la lavadora.
• Carga Primero (Load First): La energía solar prioriza alimentar los electrodomésticos, luego cargar la batería. Para el usuario: Perfecto para maximizar el ahorro inmediato en la factura. Ejemplo: Al mediodía, cuando hay mucho consumo, la energía solar va directa a la nevera, aire acondicionado, etc., y lo que sobra va a la batería.

Potencia Solar Máxima (Max Solar Power): Limita la máxima potencia de entrada DC desde los paneles solares. Para el usuario: Protege tu inversor de sobrecargas si tienes muchos paneles. Ejemplo: Tu inversor soporta 8kW, pero tienes 10kW de paneles; configuras este límite en 8000W para no dañarlo.

Recorte de Picos de Red (Grid Peak-shaving): Cuando está activo, limita la potencia que tomas de la red al valor establecido. Para el usuario: Es una herramienta para evitar «picos de consumo» muy caros en tu factura. Ejemplo: Configuras un límite de 2kW desde la red. Si enciendes el horno (3kW) y no hay suficiente sol/batería, el sistema complementará con la red solo hasta 2kW, y el 1kW restante lo cubrirá con batería si está disponible. Si todo es insuficiente, la red finalmente dará más potencia para evitar un apagón.

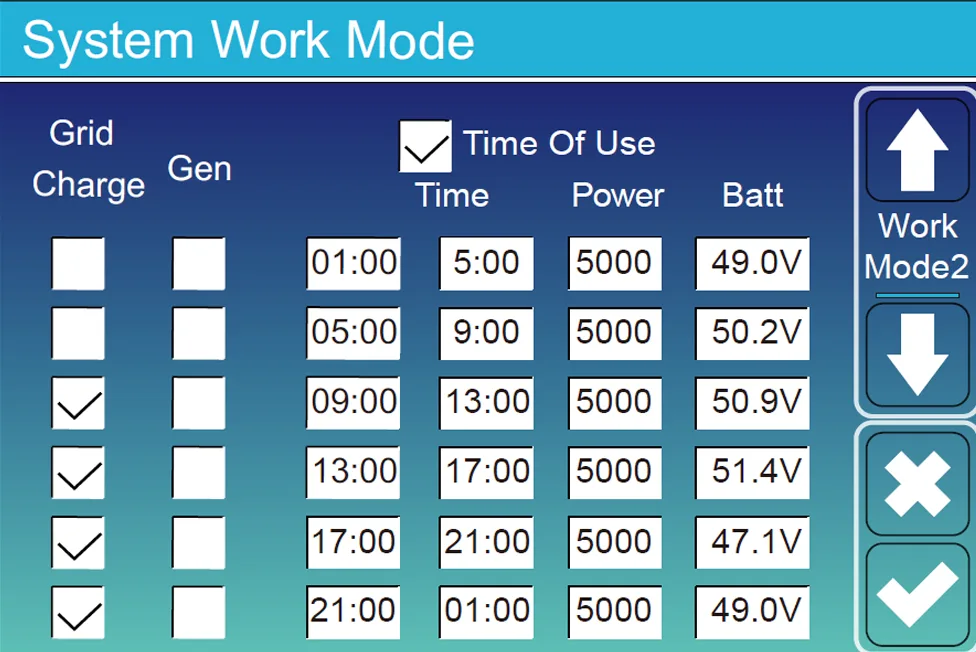

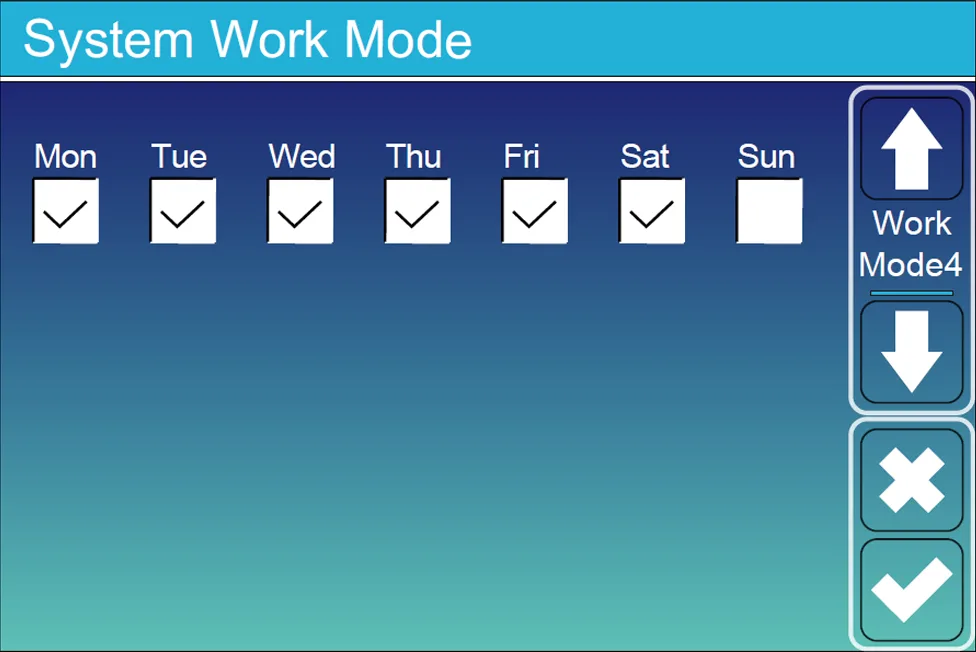

Configuración de Uso por Tiempo (Time of Use)

Uso por Tiempo (Time of use): Se utiliza para programar cuándo utilizar la red eléctrica o un generador para cargar la batería, y cuándo descargar la batería para alimentar las cargas. Solo al marcar «Time Of Use», los siguientes elementos (Red, carga, tiempo, potencia, etc.) tendrán efecto.
Explicación para el usuario: Es como programar un robot para que gestione automáticamente tu batería según la hora del día. Le dices «a esta hora carga», «a esta otra hora usa la batería». Nota importante: cuando se está en modo «Vender Primero» y se activa el Uso por Tiempo, la energía de la batería también puede venderse a la red.

Carga desde Red (Grid charge): Utiliza la red eléctrica para cargar la batería durante un período de tiempo específico.
Explicación para el usuario: Programas al sistema para que «se aproveche» de la energía de la compañía eléctrica, normalmente cuando es más barata (tarifa nocturna), para llenar tu batería.

Carga desde Generador (Gen charge): Utiliza un generador diésel para cargar la batería en un período de tiempo específico.
Explicación para el usuario: Si tienes un generador de gasolina/diésel, puedes programar el sistema para que lo encienda automáticamente en ciertos momentos (ej: durante un corte prolongado de luz) para recargar las baterías.

Tiempo (Time): Hora real, en un rango de 01:00 a 24:00.
Explicación para el usuario: Simplemente, el inicio y el final del «programa» que estás configurando (ej: de 2:00 a 6:00 de la madrugada).

Potencia (Power): Potencia máxima de descarga de la batería permitida.
Explicación para el usuario: El «límite de velocidad» para la descarga de la batería. Si pones 2000W, la batería nunca dará más de ese valor, protegiéndola de esfuerzos excesivos.

Batería (V o % SOC) [Batt(V or SOC %)]: Porcentaje de Estado de Carga (SOC) o voltaje de la batería en el momento en que debe ocurrir la acción programada.
Explicación para el usuario: El «disparador» o condición. Le dices al sistema: «Solo haz esto (cargar o descargar) si la batería está por debajo (o por encima) de este nivel». Es el umbral que activa la acción.

Ejemplo Práctico Configurado:

Traducción del ejemplo proporcionado:

• De 01:00 a 05:00: Cuando el estado de carga (SOC) de la batería es inferior al 80%, el sistema utilizará la red eléctrica para cargar la batería hasta que alcance el 80%.
• De 05:00 a 08:00 y de 08:00 a 10:00: Cuando el SOC de la batería es superior al 40%, el inversor híbrido descargará la batería (para alimentar la casa) hasta que el SOC llegue al 40%.
• De 10:00 a 15:00: Cuando el SOC de la batería es superior al 80%, el inversor híbrido descargará la batería hasta que el SOC llegue al 80%.
• De 15:00 a 18:00: Cuando el SOC de la batería es superior al 40%, el inversor híbrido descargará la batería hasta que el SOC llegue al 40%.
• De 18:00 a 01:00: Cuando el SOC de la batería es superior al 35%, el inversor híbrido descargará la batería hasta que el SOC llegue al 35%.

Interpretación para el usuario (Estrategia del ejemplo):
Esta programación sigue una lógica de ahorro: 1. Madrugada (01:00-05:00): Carga la batería con electricidad barata de la red nocturna. 2. Mañana (05:00-10:00): Usa la batería (cargada antes) para el desayuno y inicio del día, ahorrando electricidad de la red en horas punta. 3. Mediodía (10:00-15:00): Suele haber buen sol, así que la batería se descarga solo si está muy llena (80%), priorizando el uso directo de la energía solar. 4. Tarde/Noche (15:00-01:00): Se usa la batería de forma más agresiva (descargando hasta 35-40%) para cubrir la cena y el consumo nocturno, evitando comprar electricidad cara en esas horas.
