📖 Manual de Instrucciones del Inversor Híbrido Deye Sun 10K ⚡

📊 Indicadores DC/AC

El panel frontal muestra el estado operativo del inversor híbrido:

• 🔋 DC: Indicador de voltaje de entrada de paneles fotovoltaicos
• 🔌 AC: Indicador de conexión a la red eléctrica
• ✅ Normal: Estado de funcionamiento correcto
• ⚠️ Alarm: Aviso de condición anormal o fallo

⚠️ 2.3 Notas de Uso Importantes

El inversor de potencia trifásico está diseñado y probado bajo regulaciones de seguridad relacionadas. Puede garantizar la seguridad personal del usuario. Sin embargo, como dispositivo eléctrico, puede causar descargas o lesiones por operación incorrecta. Por favor, opere la unidad bajo los siguientes requisitos:

1. 🔧 El inversor debe ser instalado y mantenido por personal calificado bajo las regulaciones estándar locales.
2. 🔌 Debe desconectar primero el lado AC, luego desconectar el lado DC mientras realiza la instalación y mantenimiento. Después de eso, espere al menos 5 minutos para evitar recibir descargas eléctricas.
3. 🌡️ La temperatura local del inversor puede exceder 60°C durante el funcionamiento. No toque para evitar lesiones.
4. ⚡ Toda instalación eléctrica debe estar de acuerdo con los estándares eléctricos locales, y después de obtener el permiso del departamento de suministro de energía local, los profesionales pueden conectar el inversor a la red.
5. 🛡️ Por favor, tome medidas antiestáticas apropiadas.
6. 👶 Instale en lugares donde los niños no puedan tocar.
7. ✅ Pasos para iniciar el inversor:
   1. Encienda el interruptor automático del lado AC
   2. Encienda el interruptor automático del lado DC del panel PV
   3. Encienda el interruptor DC del inversor
8. 🛑 Pasos para detener el inversor:
   1. Apague el interruptor automático del lado AC
   2. Apague el interruptor automático del lado DC del panel PV
   3. Apague el interruptor DC del inversor
9. 🔌 No inserte ni retire los terminales AC y DC cuando el inversor esté en funcionamiento normal.
10. ⚡ El voltaje de entrada DC del inversor no debe exceder el valor máximo del modelo.

🖥️ 3. Interfaz de Operación

📊 3.1 Vista de la Interfaz

El panel frontal del inversor híbrido Deye incluye una pantalla LCD que muestra información en tiempo real sobre el estado del sistema, voltajes, corrientes y alarmas.

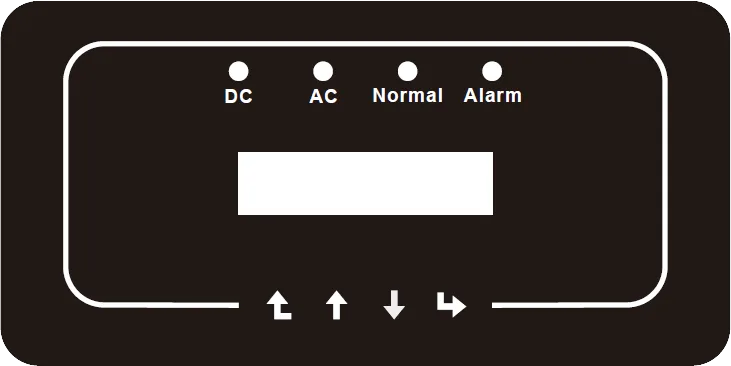

Figura 3.1 – Pantalla del panel frontal

La interfaz proporciona acceso rápido a:

• 🔌 Estado de conexión DC/AC
• ✅ Indicadores de Normal y Alarm
• 📊 Parámetros de funcionamiento en tiempo real
• ⚙️ Menús de configuración y diagnóstico
